テスコムジャパン TMI-230X

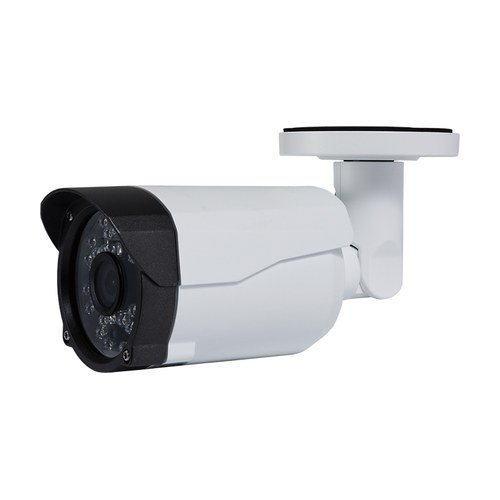

テスコムジャパン TMI-230X（ミニバレット型マルチモード2メガピクセル屋内外用赤外線カメラ）
TMI-230X は、テスコムジャパンのミニバレット型マルチモード2メガピクセル屋内外用赤外線カメラです。AHD／TVI／CVI／CVBS（NTSC/PAL） の映像出力に対応し、DC12Vで動作します。
この製品の特徴
- イメージセンサー｜1/3インチ 2.0メガピクセル CMOS
- 表示画素数｜1920(H)×1080(V)
- レンズ｜単焦点レンズ f=3.6mm
- 映像出力｜AHD／TVI／CVI／CVBS（NTSC/PAL）
- 電源｜DC12V±10%
TMI-230X の概要
TMI-230X は、テスコムジャパンのミニバレット型マルチモード2メガピクセル屋内外用赤外線カメラです。イメージセンサーは 1/3インチ 2.0メガピクセル CMOS、表示画素数は 1920(H)×1080(V) です。映像は AHD／TVI／CVI／CVBS（NTSC/PAL） の各方式で出力でき、同軸ケーブルで録画機につなぐアナログ方式のカメラです。電源は DC12V±10% です。いまお使いのカメラと録画機の型番をお知らせいただければ、既存の同軸配線を活かせるかをこちらで確認してお伝えします。
カメラ・レンズの仕様
レンズは 単焦点レンズ f=3.6mm です。画角は 水平：82°垂直：44° です。最低被写体照度は 0.04lx(0.005lx 電子感度アップ×8、AGC MAX.、F1.9、25IRE) 0lx (赤外LED点灯時) です。デイ・ナイト機能は 外部制御/オート/カラー/白黒 です。赤外線照射機能を搭載し、照射距離は最大15mです（メーカー製品ページ記載）。
設置環境と電源
防水・防塵は IP66相当 です。動作温度・湿度は -10℃～50℃ 湿度80%以下(但し、結露しないこと) です。外形寸法は 69.5(W)×84(H)×185(D）mm、質量は 約500g です。消費電力は 4W(12V 330mA) です。カメラの近くで DC12V の電源（電源アダプターや電源ユニット）を用意する必要があります。
TMI-230X の録画について
TMI-230X はアナログ方式のカメラなので、録画にはアナログ入力（AHD／TVI／CVI／CVBS（NTSC/PAL））に対応した録画機（DVR）が必要です。フルHD（1920×1080）で記録するには、録画機側が使う方式（AHD／TVI／CVI）の入力に対応している必要があります。お使いの録画機の型番をお知らせいただければ、そのままつなげるかを確認します。
TMI-230X の手配・交換のご相談
カメラが1台映らなくなったとき、同じ型番で入れ替えるか、いまの録画機と配線に合う別の機種にするかで手配する物が変わります。同じものを手配するか、いまの構成に合う代わりの機器にするかを含めてご提案します。現在のカメラの型番と台数、録画機の機種をお知らせください。機器の手配から設置・配線・動作確認・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | TMI-230X |
|---|---|
| 製品名 | ミニバレット型マルチモード2メガピクセル屋内外用赤外線カメラ |
| レンズ（焦点距離） | 単焦点レンズ f=3.6mm |
| 画角 | 水平：82°垂直：44° |
| 絞り範囲 | F2.0 |
| イメージセンサー | 1/3インチ 2.0メガピクセル CMOS |
| 表示画素数 | 1920(H)×1080(V) |
| テレビジョン方式 | AHD2.0/TVI2.0/CVI2.0/CVBS(NTSC/PAL) |
| 走査周波数：CVBS(NTSC/PAL) | NTSC(水平：15.734kHz 垂直:59.94Hz) PAL(水平：15.625kHz 垂直:50Hz) |
| 映像出力：AHD2.0/TVI2.0/CVI2.0 | 1.0Vp-p 75Ω |
| 映像出力：CVBS(NTSC/PAL) | 1.0Vp-p 75Ω |
| 解像度 | AHD/TVI/CVI：表示画素数1920(H)×1080(V)､CVBS(NTSC/PAL)：550TV本 |
| S/N比 | 55dB以上(AGC OFF) |
| 最低被写体照度 | 0.04lx(0.005lx 電子感度アップ×8、AGC MAX.、F1.9、25IRE) 0lx (赤外LED点灯時) |
| AGC | オート（45dB max.） LEVEL（1～15） |
| 電子アイリス（AES) | 1/30s(1/25s)～1/50000s |
| 電子シャッター | AUTO,1/30s(1/25s),1/60s(1/50s),FLK,1/240s(1/200s), 1/480s(1/400s),1/1000s,1/2000s,1/5000s,1/10000s,1/50000s |
| ホワイトバランス | ATW,AWC,INDOOR,OUTDOOR,MANUAL,AWB |
| アイリスレンズ制御方式 | – |
| OSDモード | 有り(ケーブルに付属) |
| 逆光補正 | OFF/BLC/HSBLC |
| D-WDR （デジタルワイドダイナミックレンジ補正） | OFF,ON,AUTO |
| XDR (ダイナミックレンジ補正） | – |
| DNR (デジタルノイズリダクション） | 2D,3D |
| 悪環境画像補正機能 | – |
| 電子感度アップ | ×2,×4,×6,×8,×10,×15,×20,×25,×30 |
| デイ・ナイト機能 | 外部制御/オート/カラー/白黒 |
| その他機能 | モーション検出、プライバシーマスク設定可能 |
| 電源方式 | DC12V±10% |
| 消費電力 | 4W(12V 330mA) |
| 動作温度・湿度 | -10℃～50℃ 湿度80%以下(但し、結露しないこと) |
| 質量 | 約500g |
| 外形寸法 | 69.5(W)×84(H)×185(D）mm |
| 付属品 | 取扱説明書、DCプラグ付きコード、取付ネジ一式、Ｌ型レンチ、設置シール |
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
