テスコムジャパン TMD-859P

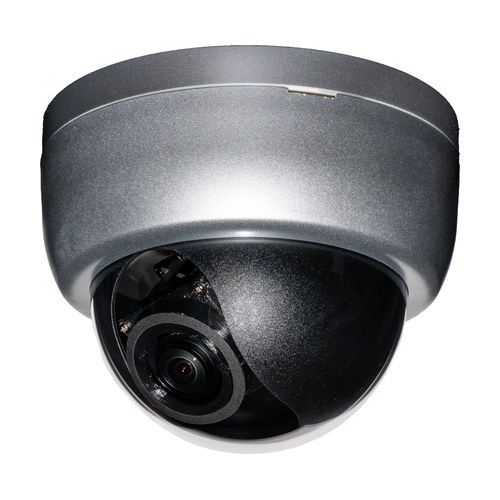

テスコムジャパン TMD-859P（ドーム型5メガピクセルアナログHDパノラマカメラ）
TMD-859P は、テスコムジャパンのドーム型5メガピクセルアナログHDパノラマカメラです。AHD／TVI／CVBS（NTSC/PAL） の映像出力に対応し、電源重畳（TPVシリーズ）またはDC12Vで動作します。
この製品の特徴
- イメージセンサー｜1/2.8型 5メガピクセル裏面照射型 CMOS
- 表示画素数｜5MP：2592×1944、4MP：2560×1440、2MP：1920×1080
- レンズ｜5M対応 単焦点レンズ f=1.7mm
- 映像出力｜AHD／TVI／CVBS（NTSC/PAL）
- 電源｜電源重畳（TPVシリーズ）／DC12V 自動判別
TMD-859P の概要
TMD-859P は、テスコムジャパンのドーム型5メガピクセルアナログHDパノラマカメラです。イメージセンサーは 1/2.8型 5メガピクセル裏面照射型 CMOS、表示画素数は 5MP：2592×1944、4MP：2560×1440、2MP：1920×1080 です。映像は AHD／TVI／CVBS（NTSC/PAL） の各方式で出力でき、同軸ケーブルで録画機につなぐアナログ方式のカメラです。電源は、専用コントローラ TPVシリーズからの電源重畳（ワンケーブル）と DC12V を自動で判別します。いまお使いのカメラと録画機の型番をお知らせいただければ、既存の同軸配線を活かせるかをこちらで確認してお伝えします。
カメラ・レンズの仕様
レンズは 5M対応 単焦点レンズ f=1.7mm です。画角は 水平180°垂直98°(デジタルズーム 1.0X時※) 、水平170°垂直90°(デジタルズーム 1.1X時) 、 水平140°垂直85°(デジタルズーム 1.2X時) です。1台で広い範囲を見渡すパノラマ型です。仕様書には、デジタルズーム1.0倍時は画像の一部にケラレが出る旨の注記があります。最低被写体照度は カラー：0.047lx 映像出力 25IRE AGC max.、 F2.0 です。デイ・ナイト機能は 外部制御/オート/カラー/白黒 です。
設置環境と電源
動作温度・湿度は -10℃～50℃ 湿度80％以下（但し、結露しないこと） です。外形寸法は φ130×105（H）mm、質量は 340g です。消費電力は 3.6W（12V 300mA ） です。ワンケーブルで使う場合の電源ユニットは、仕様書上 TPVシリーズです。既設の電源ユニットがある場合は、その型番もあわせてお知らせください。
TMD-859P の録画について
TMD-859P はアナログ方式のカメラなので、録画にはアナログ入力（AHD／TVI／CVBS（NTSC/PAL））に対応した録画機（DVR）が必要です。5メガピクセルで記録するには、録画機側が使う方式（AHD または TVI）の5メガピクセル入力に対応している必要があります。なお、メーカー製品ページでは CVBS 出力は画角調整などのモニター確認用と案内されています。お使いの録画機の型番をお知らせいただければ、そのままつなげるかを確認します。
TMD-859P と TMD-4859P の違い
TMD-859P と TMD-4859P は型番が似ていますが、仕様書を比べると次の項目が異なります。
- 画角：TMD-859P は「水平180°垂直98°(デジタルズーム 1.0X時※) 、水平170°垂直90°(デジタルズーム 1.1X時) 、 水平140°垂直85°(デジタルズーム 1.2X時)」、TMD-4859P は「水平180°垂直98°(デジタルズーム 1.0X時※) 、水平170°垂直90°(デジタルズーム 1.1X時)」
- 電源方式：TMD-859P は「①電源重畳式（専用コントローラTPVシリーズ）より供給 ②DC12V±10％ ※①②は自動判別」、TMD-4859P は「①HVシステム（専用コントロールユニットTPHVシリーズ）より供給 ②DC12V±10％ ※①②は自動判別」
既設の電源ユニットや配線に合わせて選ぶ必要があるため、迷ったときはご相談ください。
対応オプション
メーカーの資料で対応機種として TMD-859P が挙がっているオプションです：TAW-4（屋内ドーム型用 天井埋込金具）
TMD-859P の手配・交換のご相談
カメラが1台映らなくなったとき、同じ型番で入れ替えるか、いまの録画機と配線に合う別の機種にするかで手配する物が変わります。同じものを手配するか、いまの構成に合う代わりの機器にするかを含めてご提案します。現在のカメラの型番と台数、録画機の機種をお知らせください。機器の手配から設置・配線・動作確認・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | TMD-859P |
|---|---|
| 製品名 | ドーム型5メガピクセルアナログHDパノラマカメラ |
| レンズ（焦点距離） | 5M対応 単焦点レンズ f=1.7mm |
| 画角 | 水平180°垂直98°(デジタルズーム 1.0X時※) 、水平170°垂直90°(デジタルズーム 1.1X時) 、 水平140°垂直85°(デジタルズーム 1.2X時) |
| 絞り範囲 | F2.0 |
| イメージセンサー | 1/2.8型 5メガピクセル裏面照射型 CMOS |
| 表示画素数 | 5MP：2592×1944、4MP：2560×1440、2MP：1920×1080 |
| 映像出力：アナログHD | AHD：5MP@20/12.5fps、4MP@30/15fps、2MP@30fps、1.3MP@30fps TVI：5MP@20/12.5fps、4MP@30fps、2MP@30fps、1.3MP@30fps CVBS(NTSC/PAL) |
| S/N比 | 50dB以上(AGC OFF) |
| 最低被写体照度 | カラー：0.047lx 映像出力 25IRE AGC max.、 F2.0 |
| 電子シャッター | 1/30s(1/25s)～1/30000s |
| ホワイトバランス | オート/オート2/ワンプッシュ/マニュアル |
| アイリスレンズ制御方式 | 無し |
| 逆光補正 | オフ/ハイライト補正/バックライト補正/WDR |
| 3DNR(デジタルノイズリダクション） | オフ/低/中/高 |
| ACE（D-WDR） | オフ/低/中/高 |
| 悪環境画像補正機能 | オフ/オン,オート/マニュアル、低/中/高 |
| 電子感度アップ | オフ,×2,×4,×8,×16,×32 |
| デイ・ナイト機能 | 外部制御/オート/カラー/白黒 |
| その他機能 | モーション検出、プライバシーマスク設定可能 |
| 電源方式 | ①電源重畳式（専用コントローラTPVシリーズ）より供給 ②DC12V±10％ ※①②は自動判別 |
| 消費電力 | 3.6W（12V 300mA ） |
| 動作温度・湿度 | -10℃～50℃ 湿度80％以下（但し、結露しないこと） |
| 質量 | 340g |
| 外形寸法 | φ130×105（H）mm |
| 付属品 | 取扱説明書、ＤＣプラグ付きコード、ネジ一式、カバー開け工具 |
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
