【オリエントブレイン】 XD-500IP ネットワークカメラ

XD-500IP について

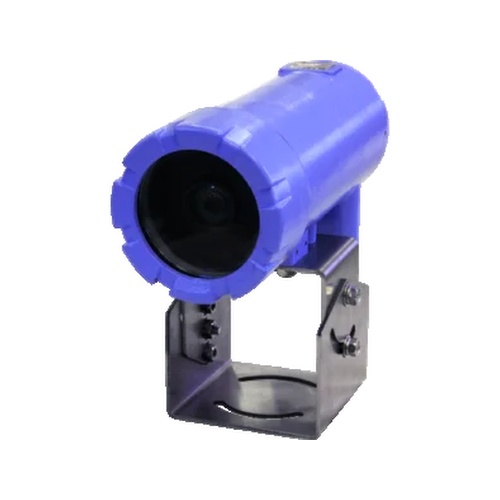

XD-500IP は、オリエントブレイン株式会社の耐圧防爆ネットワークカメラです。防爆等級 ExdⅡCT6（型式検定合格番号 第TC19553号）を取得し、水素・アセチレン・二硫化炭素を含む可燃性ガス雰囲気（0種場所を除く）での使用に対応します。撮像素子・解像度の異なる 200万画素（XD-500IP-2M）／500万画素（XD-500IP-5M）／4K（XD-500IP-4K）の3機種をラインアップし、水平100°超の広角レンズ・PoE給電・ONVIF 対応で、プラント・化学・石油・ガスなどの防爆エリアの監視に用いられます。設置環境や用途に合わせた機種選定・設置工事のご相談はお気軽に お問い合わせ ください。

危険場所の区分と、XD-500IP が対象とする範囲

可燃性ガスを扱う現場は、ガスが存在する頻度と時間によって 0種場所・1種場所・2種場所 に区分されます。0種場所は通常の状態で継続的に爆発性雰囲気が存在する場所、1種場所は通常の運転中に生じるおそれのある場所、2種場所は異常時にのみ生じるおそれのある場所です。

XD-500IP は、メーカー公表仕様で 水素・アセチレン・二硫化炭素を含むすべての爆発性ガスに適合（ただし0種場所を除く） とされています。実際にどの区分に該当するかは現場ごとの判定によりますので、区分がお分かりの場合はその内容を、不明な場合は設置場所の図面や取り扱うガスの種類をお知らせください。対応可否は弊社で確認のうえご案内します。

設置に使うオプション品

設置方法に応じて、メーカー純正のオプション品を組み合わせます。取付面や環境に合わせてご提案します。

防爆エリアでの配線・給電

XD-500IP は PoE（Class3）対応 のため、LANケーブル1本で映像伝送と給電をまとめられます。危険区域内の電気工事を最小限に抑えられるのが利点です。

距離が伸びる場合や、防爆エリア内にネットワーク機器が必要な場合には、耐圧防爆PoE延長器 LC-100A、耐圧防爆ネットワークHUB LC-200 といった防爆対応の周辺機器を組み合わせます。カメラ台数・敷設距離・電源の取り位置をお知らせいただければ、構成をご案内します。

防爆カメラの選び方や水素・全ガス対応の詳しい解説は、コラム「防爆カメラ XD-500IP-2M｜水素・全ガス対応の耐圧防爆IPカメラ」もあわせてご覧ください。
