【i-PRO】 WV-X22300-V3L ネットワークカメラ

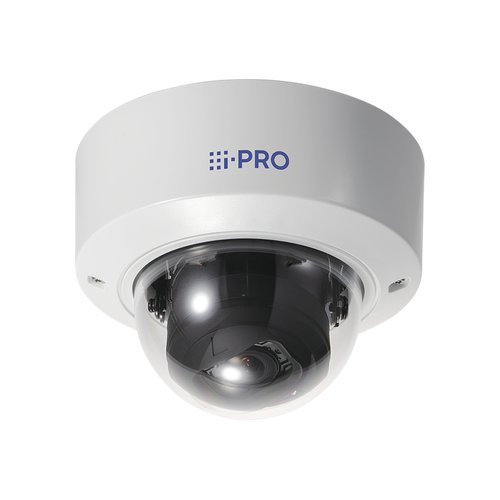

i-PRO WV-X22300-V3L
AIで人や車を検知・分析したい現場向けの、i-PRO X シリーズのドームカメラです。光学3.1倍ズーム（焦点距離2.9〜9 mm）、最長50 mの赤外線LED、最大144 dBのダイナミックレンジを備えています。
この製品の特徴
- イメージセンサー｜約1/2.8型 CMOSセンサー
- 有効画素数｜約210万画素
- 使用温度範囲｜使用温度範囲：-10 °C ～ +50 °C (電源投入時: 0 °C ～ 50 °C) 使用湿度範囲：10 ％～90 ％（結露しないこと）
- 質量｜約820g
WV-X22300-V3L の概要
WV-X22300-V3L は、AIアプリケーションを最大9個まで追加できるi-PROのドームカメラです。AI現場学習がプリインストールされており、AI動体検知やAIプライバシーガードなどのアプリを組み合わせて使えます。電動の光学3.1倍ズーム（焦点距離2.9〜9 mm、水平画角約36°〜114°）、赤外線LED（最長照射距離50 m）、最大144 dBのダイナミックレンジを備え、昼夜や逆光の差が大きい場所に向いています。給電はDC12V・PoE+です。どのAIアプリが必要かは、検知したい対象と設置場所を伺ってご提案します。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
最低照度やシャッタースピードなどの詳細は仕様表に記載しています。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源・消費電力は DC12 V PoE+（IEEE802.3at 準拠） です。使用温度範囲は 使用温度範囲：-10 °C ～ +50 °C (電源投入時: 0 °C ～ 50 °C) 使用湿度範囲：10 ％～90 ％（結露しないこと） です。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
WV-X22300-V3L の録画について
映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。メーカーが異なる録画機と組み合わせられる場合もあります。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。対応が確認できている機種は DIGISTOR 対応カメラ一覧 にまとめています。
WV-X22300-V3L の増設・入れ替えのご相談
WV-X22300-V3L の増設や、他機種への入れ替えをご検討の際はご相談ください。現在お使いのカメラの型番と台数、録画機の機種をお知らせいただければ、接続できる構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | WV-X22300-V3L |
|---|---|
| 基本 | |
| 項目 | 仕様 |
| 電源 | DC12 V PoE+（IEEE802.3at 準拠） |
| 消費電力 | DC12 V ：1.2 A／ 約 14.2 W PoE+ DC 54 V ：260 mA／ 約 14.0 W（クラス4機器） ※ 本機の電源に関する情報については、サポートウェブサイト < 管理番号：C0106> を参照してください。 |
| 使用温度範囲 | 使用温度範囲：-10 °C ～ +50 °C (電源投入時: 0 °C ～ 50 °C) 使用湿度範囲：10 ％～90 ％（結露しないこと） |
| 保存温度範囲 | 保存温度範囲：－30 ℃～+60 ℃ 保存湿度範囲：10 ％～95 ％（結露しないこと） |
| 耐衝撃性 | IK10（IEC 62262） |
| 寸法 | 最大径：φ129.5 mm 高さ：102.5 mm ドーム半径：41.5 mm |
| 質量 | 約820g |
| 仕上げ | 本体：アルミダイカスト i-PROホワイト ドームカバー：PC樹脂 クリア |
| いたずら防止構造 | 〇 |
| 入出力 | |
| 項目 | 仕様 |
| 外部I／O端子 | ALARM IN 1 （アラーム入力1／白黒切換入力／自動時刻調整入力） 1端子 ALARM IN 2（アラーム入力2／アラーム出力） 1端子 ALARM IN 3（アラーム入力3／AUX 出力） 1端子 |
| オ－ディオ入力 | φ3.5 mmステレオミニジャック |
| マイク入力時 | 使用可能マイク ：プラグインパワー方式 （感度：－51 dB～－38 dB（0 dB=1 V／Pa、1 kHz）） 入力インピーダンス ：約2 kΩ 不平衡 供給電圧 ：2.5 V±0.5 V |
| ライン入力時 | 入力レベル ：約 −10 dBV |
| オーディオ出力 | φ3.5 mmステレオミニジャック（モノラル出力） 出力インピーダンス ：約600 Ω 不平衡 出力レベル ：－20 dBV |
| オーディオ入出力(補足) | ※オーディオ出力はモニター出力へ切り換え可能です。切り換え方法については「取扱説明書 操作・設定編」を参照してください。 |
| カメラ部 | |
| 項目 | 仕様 |
| 撮像素子 | 約1/2.8型 CMOSセンサー |
| 有効画素数 | 約210万画素 |
| 最低照度(カラー) | 0.009 lx (50IRE, F1.3, 最長露光時間: OFF (1/30 s), AGC: 11) 0.0006 lx (50IRE, F1.3, 最長露光時間: 最大16/30 s, AGC: 11)* * 換算値 |
| 最低照度(白黒) | 0 lx (50IRE, F1.3, 最長露光時間: OFF (1/30 s), AGC: 11, IR LED点灯時) 0.005 lx (50IRE, F1.3, 最長露光時間: OFF (1/30 s), AGC: 11) 0.0004 lx (50IRE, F1.3, 最長露光時間: 最大16/30 s, AGC: 11)* * 換算値 |
| インテリジェントオート（iA） | On／Off |
| スーパーダイナミック | On／Off 0から31の範囲でレベル設定が可能 ※ 60 fps モード／ 50 fps モードに設定した場合はスーパーダイナミック機能はOff となります。 |
| ダイナミックレンジ | 最大144 dB （スーパーダイナミックOn、レベル31） |
| 最大ゲイン | 0から11の範囲でレベル設定が可能 |
| 暗部補正 | 0から255の範囲でレベル設定が可能 |
| 逆光／強光補正 | 逆光補正（BLC）／強光補正（HLC）／Off 0から31の範囲でレベル設定が可能 （スーパーダイナミック、インテリジェントオートが Off 時のみ） |
| 霧補正 | On／Off 0から8の範囲でレベル設定が可能 （インテリジェントオート、コントラスト自動調整が Off 時のみ） |
| 光量制御モード | 屋外撮影／フリッカレス（50 Hz）／フリッカレス（60 Hz）／固定シャッター |
| シャッター速度 | ［60 fpsモード］ 1/60固定～1/10000固定 ［30 fps／15 fpsモード］ 1/30固定～1/10000固定 ［50 fpsモード］ 1/50固定～1/10000固定 ［25 fps／12.5 fpsモード］ 1/25固定～1/10000固定 |
| 最長露光時間 | ［60 fpsモード］ 最大1/4000 s～最大16/30 s ［30 fps／15 fpsモード］ 最大1/4000 s～最大16/30 s ［50 fpsモード］ 最大1/4000 s～最大16/25 s ［25 fps／12.5 fpsモード］ 最大1/4000 s～最大16/25 s |
| カラー／白黒切換 | Off／On（IR Light Off）／On（IR Light On）／ Auto1（IR Light Off）／Auto2（IR Light On）／Auto3（SCC） |
| 赤外線LED | High/ Middle/ Low/ Off 最長照射距離：50 m |
| ホワイトバランス | ATW1／ATW2／AWC |
| デジタルノイズリダクション | 0から255の範囲でレベル設定が可能 |
| 画揺れ補正 | On／Off 30 fpsモードに設定した場合のみ使用可能 |
| プライバシーゾーン | 有効／無効 ゾーン設定 最大8か所 色 グレー／白／青／緑／赤／黒 またはモザイク |
| VIQS | 有効／無効 ゾーン設定 最⼤8か所 |
| 画面内文字表示 | On／Off 最大40文字、最大2行（アルファベット、漢字、ひらがな、カタカナ、数字、記号） |
| 画像回転 | 0°（Off）／90°／180°（上下反転）／270° ※「0°（Off）」、「180°（上下反転）」の場合は画像回転の設定角度にしたがって、MONITOR OUT 端子のアナログ出力も回転します。 ※［16：9 モード（30 fps モード）］または［16：9 モード（25 fps モード）］をご使用の場合、「90°」、「270°」の設定が可能となります。 |
| イメージオーバーレイ | On / Off |
| 動作検知（VMD） | 有効/無効、 4 エリア設定可能 |
| 妨害検知（SCD） | 有効/無効、 1 エリア設定可能 |
| 音検知 | On／Off |
| AI音識別 | 銃声、悲鳴、クラクション、ガラスが割れる音から選択可能 |
| レンズ部 | |
| 項目 | 仕様 |
| 光学ズーム | 3.1倍（電動ズーム／電動フォーカス） |
| EX光学ズーム | 最大 9.3倍 (3.1 ～ 9.3倍：画像解像度 640×360時) |
| 焦点距離（f） | 2.9 mm ～ 9 mm |
| 最大口径比（F） | 1:1.3(WIDE) ～ 1:2.5(TELE) |
| フォーカス範囲 | 0.3 m ～ ∞ |
| 絞り範囲 | F1.3 ～ close |
| 画角 | [16:9 モード] 水平：36 ° (TELE) ～ 114 ° (WIDE) 垂直：20 ° (TELE) ～ 60° (WIDE) [4:3 モード] 水平：27 ° (TELE) ～ 82 ° (WIDE) 垂直：20 ° (TELE) ～ 60° (WIDE) |
| 調整角度 | 水平（PAN）角： －240°～＋120° 垂直（TILT）角： -30°～+85° 傾き（YAW）角： ±100° |
| ネットワーク部 | |
| 項目 | 仕様 |
| ネットワーク | 10BASE-T／100BASE-TX、RJ45コネクター |
| 画像解像度. H.265・H.264. JPEG（MJPEG） | [16:9モード (60 fpsモード)][16:9モード (50 fpsモード)] 1920×1080/ 1280×720/ 640×360/ 320×180 [16:9モード (30 fpsモード)][16:9モード (25 fpsモード)] 1920×1080/ 1280×720/ 640×360/ 320×180 [4:3モード (60 fpsモード)][4:3モード (50 fpsモード)] 2048×1536※/ 1280×960/ VGA/ QVGA [4:3モード (30 fpsモード)][4:3モード (25 fpsモード)] 2048×1536※/ 1280×960/ VGA/ QVGA ※H.265 ／ H.264 は各ストリームごとに選択可能。 ※超解像度技術を使用した解像度。 |
| 画像圧縮方式 | H.265・H.264 配信モード： 固定ビットレート／可変ビットレート／フレームレート指定／.ベストエフォート配信 フレームレート： [60fpsモード] 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps*／60 fps* [30fpsモード] 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps* [50fpsモード] 1 fps／3.1 fps／4.2fps* ／6.25fps* ／8.3fps* ／12.5fps* ／20fps* ／25fps* ／50fps* [25fpsモード] 1 fps／3.1 fps／4.2fps* ／6.25fps* ／8.3fps* ／12.5fps* ／20fps* ／25fps* （フレームレートは、「ビットレート」に制限されます。「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります） 1クライアントあたりのビットレート：64 kbps／128 kbps*／256 kbps*／384 kbps*／512 kbps*／768 kbps*／1024 kbps*／1536 kbps*／2048 kbps*／3072 kbps*／4096 kbps*／6144 kbps*／8192 kbps*／10240 kbps*／12288 kbps*／14336 kbps*／16384 kbps*／20480 kbps*／24576 kbps*／–自由入力– ビットレートは、「解像度」によって設定可能な範囲が異なります。 画質： 固定ビットレート、フレームレート指定、ベストエフォート配信の場合：動き優先／標準／画質優先 可変ビットレートの場合：0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質 配信方式： ユニキャスト（ポート番号設定：オート）／ユニキャスト（ポート番号設定：マニュアル）／マルチキャスト JPEG（MJPEG） 画質選択： 0最高画質～9低画質の10段階 配信方式：PULL（静止画更新）／PUSH（MJPEG） 画像更新速度： ［60 fpsモード］ 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps／30 fps ［30 fpsモード］ 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps／30 fps ［50 fpsモード］ 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 fps／5 fps／8.3 fps／12.5 fps／25 fps ［25 fpsモード］ 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 fps／5 fps／8.3 fps／12.5 fps／25 fps （ JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり） ※ H.265 ／ H.264 は各ストリームごとに選択可能。 ※ 独立して各ストリームの配信設定が可能です。 |
| スマートコーディング | GOP（Group of pictures）制御 Off／Low (可変GOP 1s-8s)／Mid (可変GOP 4s-16s)／Frame rate control (可変GOP 4s-16s + frame rate control) ※Frame rate controlは、H.265のみ対応 スマートVIQS On(High)／On(Low)／Off スマートＰピクチャ制御 On／Off |
| 音声圧縮方式 | G.726（ADPCM） ： 16 kbps／32 kbps G.711 ： 64 kbps AAC-LC※： 64 kbps／96 kbps／128 kbps ※microSD メモリーカードへの録音は、AAC-LC（Advanced Audio Coding – LowComplexity）のみ使用します。 |
| 配信量制御 | 制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／2048 kbps／4096 kbps／6144 kbps／8192 kbps／10240 kbps／15360 kbps／20480 kbps／25600 kbps／30720 kbps／35840 kbps／40960 kbps／51200 kbps |
| 対応プロトコル | IPv6： TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、SMTP、DNS、NTP、SNMPv1／v2／v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ、FTP、SFTP、LLDP、MQTT IPv4： TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、RTSP、RTP、RTP／RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1／v2／v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP、FTP、SFTP、LLDP、MQTT |
| セキュリティ | ユーザー認証、ダイジェスト認証、ホスト認証、 HTTPS*、動画ファイルの改ざん検出* *GlobalSign®の証明書がプリンストールされています。 IEEE802.1X、ブルートフォース対策、システムログ、映像配信ログ、 FIPS 140-2 level3準拠セキュアエレメント (NXP® EdgeLock® SE050F)、 セキュアブート、署名付きファームウェア |
| 対応OS | Microsoft Windows 11 日本語版 Microsoft Windows 10 日本語版 |
| 最大接続数 | 14（カメラへ同時接続できるセッション数） ※条件による |
| マルチスクリーン | 同時に16台のカメラの画像を表示（自カメラ含む） |
| microSDメモリーカード | microSDXCメモリーカード ： 64 GB、128 GB、256 GB、512 GB microSDHCメモリーカード ： 4 GB、8 GB、16 GB、32 GB microSDメモリーカード ： 2 GB |
| microSDメモリーカード(補足) | ※ i-PRO 機器専用 microSD メモリーカードの使用を推奨します。 ※ microSD メモリーカードの保存可能枚数／時間（目安）は、弊社技術情報ウェブサイトを参照してください。 JPEG の保存可能枚数： < 管理番号：C0306> ストリーム（H.265 またはH.264）の保存可能時間： < 管理番号: C0307> ※ スピードクラスClass6 以上の業務用microSD メモリーカードを使用してください。 スピードクラスClass10 対応のmicroSD メモリーカードの場合は、UHS-Ⅰ(Ultra High Speed-Ⅰ) 対応のカードを使用してください。 ※ microSD メモリーカードの交換周期の目安は、弊社技術情報ウェブサイトの＜管理番号：C0117 ＞を参照してください。 ※ 自動上書き機能を使ってmicroSD メモリーカードに繰り返し録画する場合は、高い信頼性と耐久性を持ったものを使用してください。 |
| ONVIF® プロファイル | G / S / T / M |
| 機能拡張ソフトウェア | |
| 項目 | 仕様 |
| AIアプリケーション | 〇（最大9個） AI現場学習（プリインストール） AI動体検知：WV-XAE200WUX ※ AIプライバシーガード：WV-XAE201WUX ※ AIマスク非着用検知：WV-XAE203WUX AI人物属性識別：WV-XAE205WUX ※ AI車両属性識別：WV-XAE206WUX ※ AI混雑検知：WV-XAE207WUX ※ AI状態変化検知アプリ：WV-XAE400W ※ AIエンコーダー ※プリインストール（90日間お試し版） |
| ブラウザー|GUI | |
| 項目 | 仕様 |
| 対応ブラウザー | Microsoft Edge Firefox Google Chrome ※ ウェブブラウザーの動作検証情報については、弊社技術情報ウェブサイト< 管理番号：C0132> を参照してください。 |
| その他 | |
| 項目 | 仕様 |
| カメラダイレクト対応 | 〇（ファームウェアVer. 3.10でご使用下さい） |
| エッジストレージ接続 | 〇 |
| 再塗装保証モデル | 〇 |
| NDAA準拠 | 〇 |
WV-X22300-V3L と兄弟機の違い
WV-X22300-V3L は、焦点距離2.9〜9 mmの可変焦点レンズ・約210万画素・赤外線照明（約50 m）の機種です。画角が近く、より高精細な約510万画素のモデルは WV-X22500-V3L。
| 型番 | レンズ（焦点距離） | 広角側の水平画角 | 有効画素数 |
|---|---|---|---|
| WV-X22700-V2L | 4.3～8.6 mm（約2倍） | 約101° | 約840万画素 |
| WV-X22300-V3L（このページ） | 2.9～9 mm（約3.1倍） | 約114° | 約210万画素 |
| WV-X22500-V3L | 2.9～9 mm（約3.1倍） | 約105° | 約510万画素 |
各機種の仕様表の値から作成。倍率は焦点距離から算出した目安です。「－」は各ページの仕様表に記載が見つからなかった項目で、その機能が無いという意味ではありません。この表の項目で差がない機種どうしは、仕様表のほかの項目で違いをご確認ください。
WV-X22300-V3L は、マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」の対応カメラリスト（メーカー別リスト／AXISは2026年2月更新、i-PRO・パナソニックは2026年4月更新）に掲載されている機種です。メーカーの異なるカメラと混在させて録画できます。
ただし同じ型番でも、カメラ側のファームウェアやONVIFの対応状況、接続台数・録画日数によって必要な構成は変わります。型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
i-PRO WV-X22300-V3L に関するよくある質問
i-PRO WV-X22300-V3L は屋外で使えますか？
i-PRO WV-X22300-V3L は屋外利用を想定した堅牢設計です（使用温度範囲｜使用温度範囲：-10 °C ～ +50 °C (電源投入時: 0 °C ～ 50 °C) 使用湿度範囲：10 ％～90 ％（結露しないこと））。設置可否は設置環境により異なるため、詳細はスペック表をご確認のうえご相談ください。
i-PRO WV-X22300-V3L の録画におすすめの機材は？
録画機（レコーダー）はシステム構成に合わせてお選びいただけます。同一メーカーで統一する場合はメーカー純正のレコーダーも選択肢です。他メーカーのカメラが混在している場合や、今後ちがうメーカーのカメラも併用したい場合は、マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」が適しています。ただし同じ型番でも、カメラ側のファームウェアやONVIFの対応状況、接続台数・録画日数によって必要な構成は変わります。お使いのカメラの型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
