【i-PRO】 WV-S66300-Z4LN ネットワークカメラ

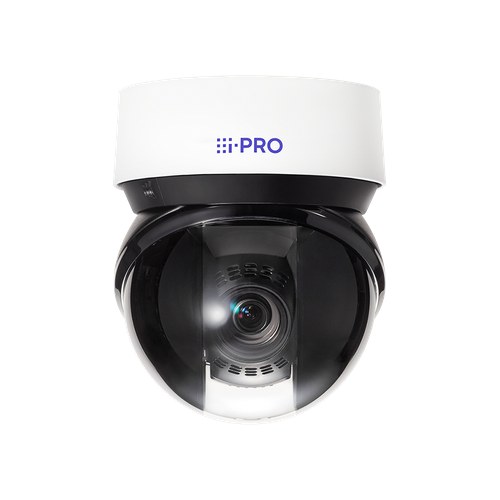

i-PRO WV-S66300-Z4LN
遠くの車両や人まで、昼夜を問わず追いたい現場向けのPTZカメラです。光学40倍ズーム（焦点距離4.25〜170 mm）と、最長照射距離250 mの赤外線LEDを搭載しています。
この製品の特徴
- イメージセンサー｜約1/2.8型 CMOSセンサー
- 有効画素数｜約210万画素
- 質量｜約 3 kg （アタッチメント部分を含まず）
WV-S66300-Z4LN の概要
WV-S66300-Z4LN は、i-PRO の屋外用PTZカメラです。光学40倍ズーム（焦点距離4.25〜170 mm、水平画角約2.0°〜65°）で、広い敷地の端や離れた出入口まで寄って確認できます。赤外線LEDの最長照射距離は250 mで、照明の少ない夜間の構内でも撮影できます。使用温度範囲はPoE++給電時で-50〜+60 ℃（電源投入時は-30 ℃から）、防水はIP66、耐衝撃はIK10、耐風速は40 m/sまでに対応しています。消費電力はPoE++給電時で約45.9 Wのため、給電できるスイッチや電源の確認が必要です。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
最低照度やシャッタースピードなどの詳細は仕様表に記載しています。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源と消費電力は仕様表に記載しています。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
WV-S66300-Z4LN の録画について
映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。メーカーが異なる録画機と組み合わせられる場合もあります。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。対応が確認できている機種は DIGISTOR 対応カメラ一覧 にまとめています。
WV-S66300-Z4LN の増設・入れ替えのご相談
WV-S66300-Z4LN の増設や、他機種への入れ替えをご検討の際はご相談ください。現在お使いのカメラの型番と台数、録画機の機種をお知らせいただければ、接続できる構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | WV-S66300-Z4LN |
|---|---|
| 基本 | |
| 項目 | 仕様 |
| 電源 | PoE++（IEEE802.3bt 準拠）、PoE+（IEEE802.3at 準拠） ※ 本機の電源に関する情報については、弊社技術情報ウェブサイト< 管理番号：C0106>を参照してください。 ※ PoE+（IEEE802.3at 準拠）は、ファームウェアバーション V3.65 以降が対象です。 |
| 消費電力 | PoE++ DC 54 V ：850 mA／ 約 45.9 W（クラス6機器） PoE+ DC 54 V：470 mA／約25.4W（クラス4機器） ※ 本機の電源に関する情報については、弊社技術情報ウェブサイト< 管理番号：C0106>を参照してください。 ※ PoE+（IEEE802.3at 準拠）は、ファームウェアバーション V3.65 以降が対象です。 |
| 使用温度範囲 | [PoE++] -50 ℃～+60 ℃ ※（電源投入時：-30 ℃～+60 ℃） [PoE+] -20℃～+60℃ ※ ※ IR LED Lightを常時点灯して使用する場合、使用温度範囲の上限は+50 ℃です。 |
| 使用湿度範囲 | 10 ％～100 ％（結露しないこと） |
| 保存温度範囲 | -30 ℃～+60 ℃ |
| 保存湿度範囲 | 10 ％～95 ％（結露しないこと） |
| 防水性 | IP66（IEC 60529／JIS C 0920）、Type 4X（UL50E）、 NEMA 4X準拠 ※ 取扱説明書に従い設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。 |
| 耐衝撃性 | IK10（IEC 62262） |
| 耐風速性 | 風速40 m/s 以下 |
| 寸法 | 最大径：Φ167 mm／高さ：205 mm／ドーム半径：77.5 mm （アタッチメント部分や突起部を含まず） |
| 質量 | 約 3 kg （アタッチメント部分を含まず） |
| 仕上げ | 本体 ： アルミダイカスト i-PROホワイト、ブラック / PC樹脂 ブラック 外郭ねじ ：ステンレス（耐食処理） ドームカバー ： PC樹脂 クリア（アドバンスド親水コート対応） |
| いたずら防止構造 | 〇 |
| 入出力 | |
| 項目 | 仕様 |
| 外部I／O端子 | ALARM IN 1 （アラーム入力1／白黒切換入力／自動時刻調整入力） 1端子 ALARM IN 2（アラーム入力2／アラーム出力） 1端子 ALARM IN 3（アラーム入力3／AUX 出力） 1端子 |
| オ－ディオ入力 | Φ3.5 mmステレオミニジャック |
| マイク入力時 | 使用可能マイク ：プラグインパワー方式 （感度：－51 dB～－38 dB（0 dB=1 V／Pa、1 kHz）） 入力インピーダンス ：約2 kΩ 不平衡 供給電圧：4.0 V±0.5 V |
| ライン入力時 | 入力レベル ：約-10 dBV |
| オーディオ出力 | Φ3.5 mmステレオミニジャック（モノラル出力） 出力インピーダンス ：約600 Ω 不平衡 出力レベル ：-20 dBV |
| オーディオ入出力(補足) | ※ 本機にはオーディオ出力をモニター出力に切り換える機能はありません ※ 本機の外部I/O端子、オーディオ入力、オーディオ出力を使用する際は、別売りのマルチケーブル（WV-QCA501UX）が必要です。 |
| カメラ部 | |
| 項目 | 仕様 |
| 撮像素子 | 約1/2.8型 CMOSセンサー |
| 有効画素数 | 約210万画素 |
| 最低照度(カラー) | 0.015 lx（50IRE、F1.6、最長露光時間：OFF（1/30 s）、AGC：11） 0.001 lx（50IRE、F1.6、最長露光時間：最大16/30 s、AGC：11）※ ※換算値 |
| 最低照度(白黒) | 0 lx（ 50IRE、F1.6、最長露光時間：OFF（1/30 s）、AGC：11、IR LED点灯時） 0.006 lx（ 50IRE、F1.6、最長露光時間：OFF（1/30 s）、AGC：11） 0.0004 lx（ 50IRE、F1.6、最長露光時間：最大16/30 s、AGC：11）※ ※換算値 |
| インテリジェントオート（iA） | On／Off |
| スーパーダイナミック | On／Off 0から31の範囲でレベル設定が可能 ※ 60 fps モード／ 50 fps モードに設定した場合はスーパーダイナミック機能はOff となります。 |
| ダイナミックレンジ | 最大144 dB（スーパーダイナミックOn、レベル31） |
| 最大ゲイン | 0から11の範囲でレベル設定が可能 |
| 暗部補正 | 0から255の範囲でレベル設定が可能 |
| 逆光／強光補正 | 逆光補正（BLC）／強光補正（HLC）／Off 0から31の範囲でレベル設定が可能 （スーパーダイナミック、インテリジェントオートが Off 時のみ） |
| 霧補正 | On／Off 0から8の範囲でレベル設定が可能 （インテリジェントオート、コントラスト自動調整が Off 時のみ） |
| 光量制御モード | 屋外撮影／フリッカレス（50 Hz）／フリッカレス（60 Hz）／固定シャッター |
| シャッター速度 | ［60 fpsモード］ 1/60固定～1/10000固定 ［30 fps／15 fpsモード］ 1/30固定～1/10000固定 ［50 fpsモード］ 1/50固定～1/10000固定 ［25 fps／12.5 fpsモード］ 1/25固定～1/10000固定 |
| 最長露光時間 | ［60 fpsモード］ 最大1/4000 s～最大16/30 s ［30 fps／15 fpsモード］ 最大1/4000 s～最大16/30 s ［50 fpsモード］ 最大1/4000 s～最大16/25 s ［25 fps／12.5 fpsモード］ 最大1/4000 s～最大16/25 s |
| カラー／白黒切換 | Off／On（IR Light Off）／On（IR Light On）／ Auto1（IR Light Off）／Auto2（IR Light On） |
| IR-LED | High／Middle／Low／Off 最長照射距離：250 m |
| ホワイトバランス | ATW1／ATW2／AWC |
| デジタルノイズリダクション | 0から255の範囲でレベル設定が可能 |
| 画揺れ補正 | On／Off 30/25 fpsモードに設定した場合のみ使用可能 |
| プライバシーゾーン | 有効／無効 ゾーン設定 最大32か所 |
| VIQS | 有効／無効 ゾーン設定 最⼤8か所 |
| 画面内文字表示 | On／Off 最大40文字、最大2行（アルファベット、漢字、ひらがな、カタカナ、数字、記号） |
| 動作検知（VMD） | 有効/無効、 4 エリア設定可能 |
| 妨害検知（SCD） | 有効/無効、 1 エリア設定可能 |
| 音検知 | On／Off |
| AI音識別 | 銃声、悲鳴、クラクション、ガラスが割れる音から選択可能 |
| レンズ部 | |
| 項目 | 仕様 |
| 光学ズーム | 40倍 (電動ズーム / 電動フォーカス) |
| EX光学ズーム | 最大60倍 (40倍 ～ 60倍：画角解像度 1280 x 720時) |
| 焦点距離（f） | 4.25 mm ～ 170 mm |
| 最大口径比（F） | 1:1.6 (WIDE) ～ 1:4.95 (TELE) |
| フォーカス範囲 | 3.0 m ～ ∞ |
| 絞り範囲 | F1.6 ～ Close |
| 画角 | ［16：9モード］ 水平：2.0°（TELE）～65°（WIDE） 垂直：1.2°（TELE）～39°（WIDE） ［4：3モード］ 水平：1.5°（TELE）～51°（WIDE） 垂直：1.2°（TELE）～39°（WIDE） |
| 調整⾓度 | 水平（PAN）角：360° 旋回 垂直（TILT）角：-20° ～ +120° 傾き（YAW）角：±0° |
| 水平回転範囲 | 360°エンドレス旋回 |
| 水平回転速度 | [PoE++] マニュアル：約 0.065°/s ～ 150°/s プリセット ：最大約 700 ゜/s [PoE+] マニュアル：約 0.065°/s ～ 90°/s プリセット ：最大約 90 ゜/s |
| 垂直回転範囲 | 動作範囲：－20°～+120° |
| 垂直回転速度 | [PoE++] マニュアル：約 0.065 °/s ～ 150 °/s プリセット：最大約 500 °/s [PoE+] マニュアル：約 0.065 ゜/s ～ 90 ゜/s プリセット：最大約 90 ゜/s |
| プリセットポジション数 | 256か所 |
| オートモード | 自動追尾、オートパン、プリセットシーケンス、パトロール |
| セルフリターン時間 | 10秒、20秒、30秒、1分、2分、3分、5分、10分、20分、30分、60分 |
| 雨滴除去アシスト | 〇 |
| ネットワーク部 | |
| 項目 | 仕様 |
| ネットワーク | 10BASE-T／100BASE-TX、RJ45コネクター |
| 画像解像度. H.265・H.264. JPEG（MJPEG） | [16:9モード（60 fpsモード）] [16:9モード（30 fpsモード）] [16:9モード（50 fpsモード）] [16:9モード（25 fpsモード）] 1920×1080／1280×720／640×360／320×180 [4:3モード（30 fpsモード）] [4:3モード（25 fpsモード）] 1280×960／VGA／QVGA [4:3モード（15 fpsモード）] [4:3モード（12.5 fpsモード）] 2048×1536※／1280×960／VGA／QVGA ※ H.265 ／ H.264 は各ストリームごとに選択可能。 ※ 超解像度技術を使用した解像度。 |
| 画像圧縮方式 H.265・H.264 | 配信モード： 固定ビットレート／可変ビットレート／フレームレート指定／ベストエフォート配信 フレームレート： ［60 fpsモード］60fps* はストリーム1のみ設定可能です。 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／60 fps* ［30 fpsモード］ 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／.15 fps*／20 fps*／30 fps* ［15 fpsモード］ 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps* ［50 fpsモード］50fps* はストリーム1のみ設定可能です。 1 fps／3.1 fps／4.2 fps*／6.25 fps*／8.3 fps*／50 fps* ［25 fpsモード］ 1 fps／3.1 fps／4.2 fps*／6.25 fps*／8.3 fps*／12.5 fps*／20 fps*／25 fps* ［12.5 fpsモード］ 1 fps／3.1 fps／4.2 fps*／6.25 fps*／8.3 fps*／12.5 fps* （フレームレートは、「ビットレート」に制限されます。「*」付の フレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります。） 1クライアントあたりのビットレート： 64 kbps／128 kbps*／256 kbps*／384 kbps*／512 kbps*／768 kbps*／1024 kbps*／1536 kbps*／2048 kbps*／3072 kbps*／4096 kbps*／6144 kbps*／8192 kbps*／10240 kbps*／12288 kbps*／14336 kbps*／16384 kbps*／20480 kbps*／24576 kbps*／–自由入力– ※ ビットレートは、「解像度」によって設定可能な範囲が異なります。 画質： 固定ビットレート、フレームレート指定、ベストエフォート配信の場合：動き優先／標準／画質優先 可変ビットレートの場合：0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質 配信方式： ユニキャスト（ポート番号設定：オート）／ユニキャスト（ポート番号設定：マニュアル）／マルチキャスト ※ H.265 ／ H.264 は各ストリームごとに選択可能。 ※ 独立して各ストリームの配信設定が可能です。 |
| 画像圧縮方式 JPEG（MJPEG） | 画質選択： 0最高画質～9低画質の10段階 配信方式：PULL（静止画更新）／PUSH（MJPEG） 画像更新速度： ［60 fpsモード］ 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps／30 fps ［30 fpsモード］ 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps／30 fps ［15 fpsモード］ 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps ［50 fpsモード］ 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 fps／5 fps／8.3 fps／12.5 fps／25 fps ［25 fpsモード］ 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 fps／5 fps／8.3 fps／12.5 fps／25 fps ［12.5 fpsモード］ 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 fps／5 fps／8.3 fps／12.5 fps （JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり） |
| スマートコーディング | GOP（Group of pictures）制御 Off／Low (可変GOP 1s-8s)／Mid (可変GOP 4s-16s)／Advanced (固定GOP 60s ＋ 1s キーフレーム)／Frame rate control (可変GOP 4s-16s + frame rate control) ※Advanced、Frame rate controlは、H.265のみ対応 スマートVIQS On(High)／On(Low)／Off スマートＰピクチャ制御 On／Off |
| 音声圧縮方式 | G.726（ADPCM） ： 16 kbps／32 kbps G.711 ： 64 kbps AAC-LC※ ： 64 kbps／96 kbps／128 kbps ※ microSD メモリーカードへの録音は、AAC-LC（Advanced Audio Coding – LowComplexity）のみ使用します。 |
| 配信量制御 | 制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／2048 kbps／4096 kbps／6144 kbps／8192 kbps／10240 kbps／15360 kbps／20480 kbps／25600 kbps／30720 kbps／35840 kbps／40960 kbps／51200 kbps |
| 対応プロトコル | IPv6： TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、SMTP、DNS、NTP、SNMPv1／v2／v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ、FTP、SFTP、LLDP、MQTT IPv4： TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、RTSP、RTP、RTP／RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1／v2／v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP、FTP、SFTP、LLDP、MQTT、NTCIP |
| セキュリティ | ユーザー認証、ダイジェスト認証、ホスト認証、 HTTPS*、動画ファイルの改ざん検出* *GlobalSign®の証明書がプリインストールされています。 IEEE802.1X、ブルートフォース対策、システムログ、映像配信ログ、 FIPS 140-2 level3準拠セキュアエレメント (NXP® EdgeLock® SE050F) 署名付きファームウェア |
| 対応OS | Microsoft Windows 11 日本語版 Microsoft Windows 10 日本語版 |
| 最大接続数 | 14※（カメラへ同時接続できるセッション数） ※条件による |
| マルチスクリーン | 同時に16台のカメラの画像を表示（自カメラ含む） |
| microSDメモリーカード | microSDXCメモリーカード ： 64 GB、128 GB、256 GB、512 GB microSDHCメモリーカード ： 4 GB、8 GB、16 GB、32 GB microSDメモリーカード ： 2 GB |
| 携帯端末／タブレット端末対応 | iPad／iPhone（iOS 8.0以降）、Android™端末 |
| ONVIF® プロファイル | G / S / T / M |
| 機能拡張ソフトウェア | |
| 項目 | 仕様 |
| AIアプリケーション (最大搭載数) | 〇（最大2個） AI動体検知：WV-XAE200WUX ※ AIプライバシーガード：WV-XAE201WUX ※ AIマスク非着用検知：WV-XAE203WUX AI人物属性識別：WV-XAE205WUX AI車両属性識別：WV-XAE206WUX AI混雑検知：WV-XAE207WUX AI状態変化検知アプリ：WV-XAE400W ※プリインストール（90日間お試し版） |
| ブラウザー|GUI | |
| 項目 | 仕様 |
| 対応ブラウザー | Microsoft Edge Firefox Google Chrome™ ※ ウェブブラウザーの動作検証情報については、弊社技術情報ウェブサイト< 管理番号：C0132> を参照してください。 |
| その他 | |
| 項目 | 仕様 |
| カメラダイレクト対応 | 〇 |
| エッジストレージ接続 | 〇 |
| 再塗装保証モデル | 〇 |
| NDAA準拠 | 〇 |
この機種は、i-PROのAIの機能に対応しています。AIでできることと選び方は i-PROのAIカメラとは？（AI動体検知・プライバシーガード・自動追尾など） で解説しています。
WV-S66300-Z4LN と兄弟機の違い
WV-S66300-Z4LN は、光学約40倍ズーム（焦点距離4.3〜170 mm）・約210万画素・赤外線照明（約250 m）・IP66の機種です。画角が近く、より高精細な約840万画素のモデルは WV-S66700-Z3LN。
| 型番 | 設置 | レンズ（焦点距離） | 広角側の水平画角 | 有効画素数 | 赤外線照明 |
|---|---|---|---|---|---|
| WV-S66700-Z3LN | － | 4.5～135 mm（約30倍） | 約62° | 約840万画素 | 約200 m |
| WV-S66300-Z3LN | － | 4.3～136 mm（約32倍） | 約65° | 約210万画素 | 約250 m |
| WV-S66300-Z4LN（このページ） | － | 4.3～170 mm（約40倍） | 約65° | 約210万画素 | 約250 m |
| WV-S66300-Z4L | 屋外 | 4.3～170 mm（約40倍） | 約65° | 約210万画素 | 約250 m |
各機種の仕様表の値から作成。倍率は焦点距離から算出した目安です。「－」は各ページの仕様表に記載が見つからなかった項目で、その機能が無いという意味ではありません。この表の項目で差がない機種どうしは、仕様表のほかの項目で違いをご確認ください。
同じメーカーの製品をお探しですか？ i-PRO（旧Panasonic）ネットワークカメラ 製品一覧を見る ›
すでに WV-S66300-Z4LN をお使いの方へ
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
i-PRO WV-S66300-Z4LN に関するよくある質問
i-PRO WV-S66300-Z4LN の録画におすすめの機材は？
録画機（レコーダー）はシステム構成に合わせてお選びいただけます。同一メーカーで統一する場合はメーカー純正のレコーダーも選択肢です。他メーカーのカメラが混在している場合や、今後ちがうメーカーのカメラも併用したい場合は、マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」が適しています。ただし同じ型番でも、カメラ側のファームウェアやONVIFの対応状況、接続台数・録画日数によって必要な構成は変わります。お使いのカメラの型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
