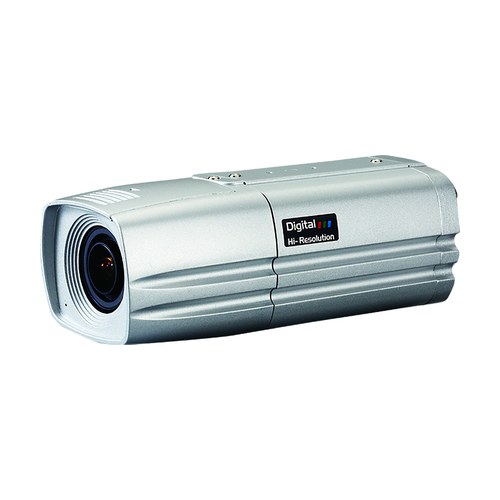

テスコムジャパン TMC-4659

TMC-4659 の概要

TMC-4659 は、テスコムジャパンのレンズ一体型 5メガピクセルHVシステム アナログマルチカメラです。イメージセンサーは 1/2.8型 5メガピクセル 裏面照射型 CMOS、表示画素数は 5MP：2592×1944、4MP：2560×1440、2MP：1920×1080 です。映像は AHD／TVI／CVBS（NTSC/PAL） の各方式で出力でき、同軸ケーブルで録画機につなぐアナログ方式のカメラです。電源は、専用コントロールユニット TPHVシリーズ（HVシステム）からの供給と DC12V を自動で判別します。いまお使いのカメラと録画機の型番をお知らせいただければ、既存の同軸配線を活かせるかをこちらで確認してお伝えします。

カメラ・レンズの仕様

レンズは バリフォーカルレンズ f=2.7～13.5mm モータードライブ です。画角は 5MP：水平 94°～ 33° 垂直 74°～ 24° 4MP,2MP：水平 94°～ 33° 垂直 54°～ 18° です。最低被写体照度は カラー：0.21lx(AGC max F1.4 25IRE) 映像出力 25IRE、AGC MAX、F1.4 です。デイ・ナイト機能は IRカットフィルター切り替え方式（外部トリガー/自動/カラー/白黒） です。

設置環境と電源

動作温度・湿度は -10℃～50℃ 湿度80％以下（但し、結露しないこと） です。外形寸法は 63(W)×62(H）×158(D）mm、質量は 270g です。消費電力は 3.6W（12V 300mA） です。ワンケーブルで使う場合の電源ユニットは、仕様書上 TPHVシリーズ（HVシステム）です。既設の電源ユニットがある場合は、その型番もあわせてお知らせください。

TMC-4659 の録画について

TMC-4659 はアナログ方式のカメラなので、録画にはアナログ入力（AHD／TVI／CVBS（NTSC/PAL））に対応した録画機（DVR）が必要です。5メガピクセルで記録するには、録画機側が使う方式（AHD または TVI）の5メガピクセル入力に対応している必要があります。お使いの録画機の型番をお知らせいただければ、そのままつなげるかを確認します。

TMC-4659 と TMC-659 の違い

TMC-4659 と TMC-659 は型番が似ていますが、仕様書を比べると次の項目が異なります。

• レンズ（焦点距離）：TMC-4659 は「バリフォーカルレンズ f=2.7～13.5mm モータードライブ」、TMC-659 は「バリフォーカルレンズ f=2.7～12mm」
• 画角：TMC-4659 は「5MP：水平 94°～ 33° 垂直 74°～ 24° 4MP,2MP：水平 94°～ 33° 垂直 54°～ 18°」、TMC-659 は「水平 102°～30° 垂直 58°～17°」
• 絞り範囲：TMC-4659 は「固定絞り F1.4」、TMC-659 は「オート（F1.3～F360）」
• 映像出力：アナログHD：TMC-4659 は「AHD：5MP@20fps、4MP@30/25fps、2MP@30/25fps ; TVI：5MP@20fps、4MP@30/25fps、 2MP@30f/25@30fps ; CVBS(NTSC/PAL)」、TMC-659 は「AHD：5MP@20/12.5fps、4MP@30/15fps、2MP@30fps、1.3MP@30fps ; TVI：5MP@20/12.5fps、4MP@30fps、2MP@30fps、1.3MP@30fps ; CVBS(NTSC/PAL)」
• S/N比：TMC-4659 は「55dB以上(AGC OFF)」、TMC-659 は「50dB以上(AGC OFF)」
• 最低被写体照度：TMC-4659 は「カラー：0.21lx(AGC max F1.4 25IRE) 映像出力 25IRE、AGC MAX、F1.4」、TMC-659 は「カラー：0.02lx（電子感度8倍時） 映像出力 25IRE AGC MAX、 F1.3」
• 電子シャッター：TMC-4659 は「オート」、TMC-659 は「1/30s(1/25s)～1/30000s」
• ホワイトバランス：TMC-4659 は「NORMAL,PRO」、TMC-659 は「オート/オート2/ワンプッシュ/マニュアル」
• アイリスレンズ制御方式：TMC-4659 は「なし」、TMC-659 は「DC制御」
• 逆光補正：TMC-4659 は「バックライト補正,True WDR」、TMC-659 は「オフ/ハイライト補正/バックライト補正/WDR」
• 電子感度アップ：TMC-4659 は「無し」、TMC-659 は「オフ,×2,×4,×8,×16,×32」
• デイ・ナイト機能：TMC-4659 は「IRカットフィルター切り替え方式（外部トリガー/自動/カラー/白黒）」、TMC-659 は「外部制御/オート/カラー/白黒」
• その他機能：TMC-4659 は「UTC機能,プライバシーマスク,ミラー,フリップ」、TMC-659 は「モーション検出、プライバシーマスク設定可能」
• 電源方式：TMC-4659 は「①HVシステム（専用コントロールユニットTPHVシリーズ）より供給 ②DC12V±10％ ※①②は自動判別」、TMC-659 は「①電源重畳式（専用コントローラTPVシリーズ）より供給 ②DC12V±10％ ※①②は自動判別」

既設の電源ユニットや配線に合わせて選ぶ必要があるため、迷ったときはご相談ください。

TMC-4659 の手配・交換のご相談

カメラが1台映らなくなったとき、同じ型番で入れ替えるか、いまの録画機と配線に合う別の機種にするかで手配する物が変わります。同じものを手配するか、いまの構成に合う代わりの機器にするかを含めてご提案します。現在のカメラの型番と台数、録画機の機種をお知らせください。機器の手配から設置・配線・動作確認・お引き渡しまで対応します。
