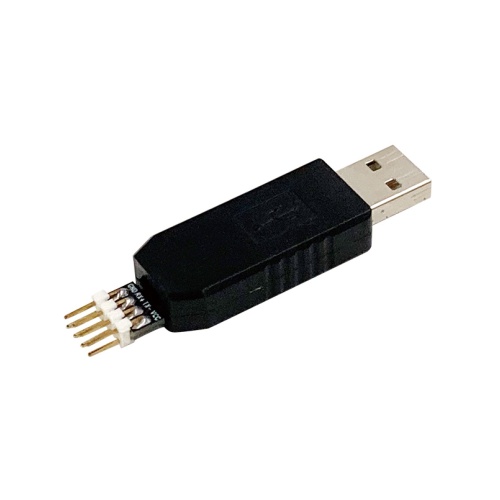

DIGISTOR DS-GPIO
DS-GPIO
DS-GPIO は、DIGISTOR UHDシリーズと組み合わせて接点入力／接点出力の設定ができるオプション品です。4ポートの入出力端子を備えます。
この製品の特徴
- DIGISTOR UHDシリーズ専用の接点入出力オプション品
- 4ポートの入出力端子。DIGISTOR側の設定で入力／出力を切り替え可能
- イベント発生時の接点出力設定に対応
- 電源はUSBバスパワーから取得（USB2.0 Type A×1）
- 約40×18×9.5mm・約80g の小型設計
DIGISTOR UHDシリーズ用の接点入出力オプション
DIGISTOR UHDシリーズと組み合わせることで、接点入力／接点出力（イベント発生時）の設定を行えるオプション品です。DIGISTOR UHDシリーズ専用のため、UHDシリーズのUSBポート以外には接続しないでください。
4ポートの入出力を設定で切り替え
IO入出力1～4の4ポートを備えており、入力／出力の切り替えはDIGISTORの設定画面から変更できます。信号レベルは Low -0.5V～0.8V、High 5V±0.25V です。
無電圧接点の出力に対応
DIGISTOR UHDシリーズとDS-GPIOを組み合わせることで、無電圧接点をDS-GPIOのIO4より出力できます。外部機器との連動を組み込む構成に利用できます。
USBバスパワー駆動の小型設計
電源はUSBバスパワーから取得します。約40（W）×18（H）×9.5（D）mm・約80g と小型で、使用可能周囲温度は -40℃～85℃ です。
接点入出力でできること
接点入出力は、監視カメラのシステムと他の機器をつなぐための仕組みです。入力側では、外部機器から送られてくる信号をきっかけにして録画やイベントを動かす使い方ができます。出力側では、DIGISTOR側で検知したイベントに合わせて外部の機器へ信号を送れます。どのような機器と組み合わせられるか、必要な配線や設定については、ご使用中のDIGISTORの型番と組み合わせたい機器をお知らせいただければ、こちらで確認してお伝えします。
DS-GPIOの導入・設定のご相談
DS-GPIOはDIGISTOR UHDシリーズと組み合わせて使用するオプション品です。お使いのDIGISTORが対象のシリーズかどうか、必要な設定内容とあわせて弊社で確認いたします。機器の手配から設置・設定・お引き渡しまで対応します。
| 型式 | DS-GPIO |
|---|---|
| インターフェース | |
| GPIO | IO入出力1～4 ※Low -0.5V～0.8V／High 5V±0.25V ※入出力切替はDIGISTORの設定画面より変更／GND×1／VCC×1（DC+5V±0.25V 15mA）／RX-×1（使用不可）／TX+×1（使用不可） |
| USB端子 | USB2.0×1（Type A） |
| 一般仕様 | |
| 電源 | USBバスパワーより取得 |
| 使用可能周囲温度 | -40℃～85℃ |
| 外形寸法 | 約40（W）×18（H）×9.5（D）mm ※突起物含まず |
| 質量 | 約80g |
