TLCで既設の同軸ケーブルを有効活用｜アナログカメラをPoE対応ネットワークカメラへ（サン電子 TLCモデム）
TLCモデムとは、既設の同軸ケーブルを使ってネットワーク通信とPoE給電を伝送する装置です。アナログカメラの同軸配線をそのまま活かせるため、LANケーブルの新設や電源工事をせずに、PoE対応のネットワークカメラへ置き換えられます。
本記事で紹介するサン電子の「TLCモデム type B」は、映像をまとめるセンター機と、カメラ側に設置するターミナル機を組み合わせて使用します。最大500mの長距離伝送とPoE／PoE Plus給電に対応し、既設同軸を活かした“かんたんIP化”を実現します。
既設の同軸ケーブルを活用する4つのメリット
- LANケーブルの新設が不要 ― 既設の同軸配線をそのまま利用してIPネットワークを構築
- 電源工事を削減 ― センター機から同軸給電（PoE最大15.4W／PoE Plus最大30W）。給電範囲内のカメラならカメラ側の電源工事が不要
- 最長500mの長距離伝送 ― PoE給電時500m／PoE Plus給電時250m
- アナログ→IPへスムーズに移行 ― 大がかりな配線工事を抑え、コストを削減しながらIP化

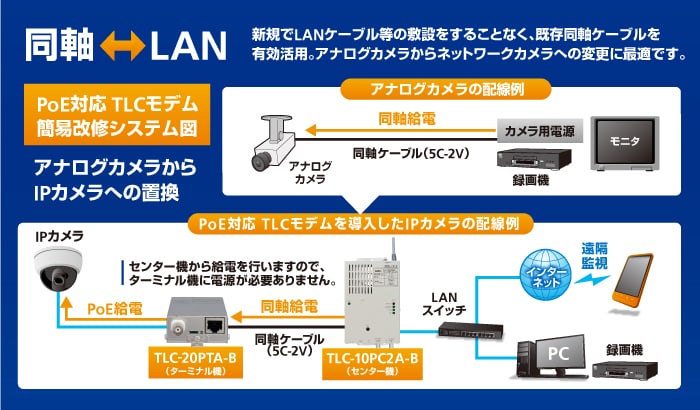

仕組み ― センター機とターミナル機
カメラ側にターミナル機、録画機やスイッチ側にセンター機を設置し、その間を既設の同軸ケーブルでつなぎます。センター機からターミナル機へ同軸給電し、ターミナル機がネットワークカメラへLAN＋PoEを供給します。PoE／PoE Plus（最大30W）の給電範囲内のカメラなら、設置場所での電源確保が不要になります。
ラインナップ（型番別）
用途や接続台数に合わせて、センター機2機種・ターミナル機2機種から選べます。各型番をクリックすると製品ページへ移動します。

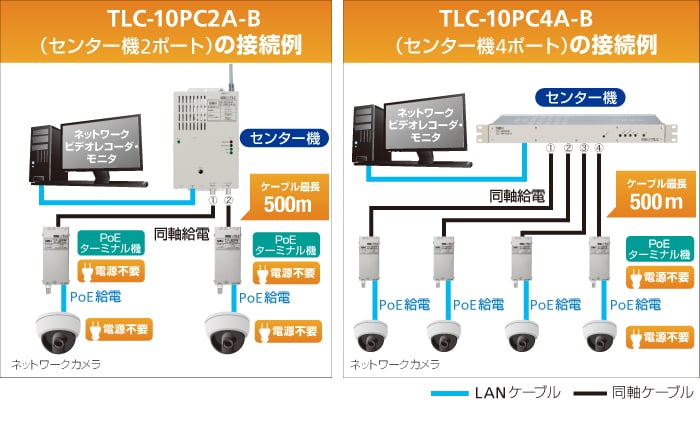

センター機（録画機・スイッチ側）
- TLC-10PC2A-B（2ポート）― 最大2台のターミナル機を接続。壁面取付可能なコンパクトモデル
- TLC-10PC4A-B（4ポート）― 最大4台を集約。19インチラックマウント対応
ターミナル機（カメラ側）
- TLC-20PTA-B（PoE対応）― IEEE802.3af・最大15.4W給電。標準的なネットワークカメラ向け
- TLC-30PTA-B（PoE Plus対応）― IEEE802.3at・最大30W給電。PTZやヒーター付きハウジングにも

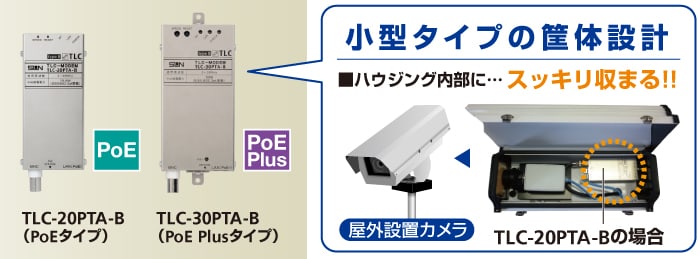

小型ターミナル機は屋外ハウジング内にも収納可能
ターミナル機（TLC-20PTA-B／TLC-30PTA-B）はBNC×1／LAN×1のコンパクト筐体で、屋外カメラのハウジング内にも収納できます。既存のカメラ設置場所を活かしたIP化に適しています。
よくある質問
今ある同軸ケーブルをそのまま使えますか？
はい。5C-2Vなどの既設同軸ケーブルを利用してネットワークを構築できます。LANケーブルの新設が不要なため、配線工事を抑えてIP化できます。
カメラ側の電源工事は必要ですか？
多くのネットワークカメラでは不要です。センター機から同軸ケーブル経由でターミナル機へ給電し、ターミナル機がカメラへPoE給電します（TLC-20PTA-B：最大15.4W／TLC-30PTA-B：最大30W）。この給電範囲（PoE／PoE Plus）に収まるカメラなら、設置場所での電源確保はいりません。ただし消費電力が30Wを超えるカメラ（PoE++／Hi-PoE対応機や、ヒーター内蔵ハウジングを併用する大型PTZなど）は、別途電源が必要になる場合があります。機種の消費電力に応じて最適な構成をご提案します。
どのくらいの距離まで伝送できますか？
PoE給電時は最大500m、PoE Plus給電時は最大250mの伝送に対応します（条件により異なります）。
カメラは何台まで接続できますか？
センター機のポート数によります。TLC-10PC2A-Bは最大2台、TLC-10PC4A-Bは最大4台のターミナル機（ネットワークカメラ）を接続できます。
PTZカメラなど消費電力の大きいカメラにも使えますか？
PoE Plus対応のTLC-30PTA-B（最大30W給電）をお使いください。一般的なPTZカメラなど30W以内の機器に対応します。ただしヒーター内蔵ハウジングを併用する場合など、消費電力が30W（PoE Plus）を超える機種は、別途電源が必要です。
まとめ
サン電子「TLCモデム type B」を使えば、既設の同軸ケーブルを活かしたまま、アナログカメラをPoE対応ネットワークカメラへ置き換えられます。LAN新設を抑え、対応電力内のカメラなら電源工事なしで、最大500mの長距離伝送とPoE給電を実現。配線工事を抑えたスマートなIP化が可能です。
「今の同軸配線を活かせる？」「何台まで対応できる？」といった段階からでも大丈夫です。現地調査・機種選定から設置工事まで、エムアイディ・ファーストにご相談ください。
