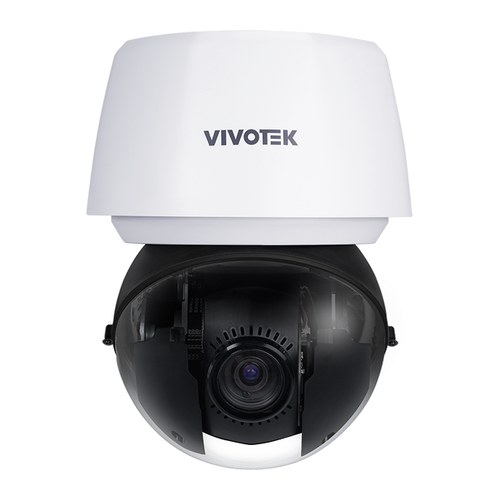

【VIVOTEK】 SD9367-EHL ネットワークカメラ
SD9367-EHL VIVOTEK ネットワークカメラ
SD9367-EHL は、VIVOTEK（ビボテック）のPTZ（パン・チルト・ズーム）型ネットワークカメラです。最大解像度は 1920x1080 (2MP) です。
この製品の特徴
- イメージセンサー｜1/2.8" プログレッシブ CMOS
- 最大解像度｜1920x1080 (2MP)
- レンズ｜40 倍光学ズーム、オートフォーカス
- 最低照度｜0.05 lux @ F1.6 (カラー)(30IRE) <0.005 lux @ F1.6 (白黒)(30IRE)
- 電源入力｜AC 24V, DC48V, IEEE 802.3at PoE Class 4 (同時電源バックアップ対応)
SD9367-EHL の概要
SD9367-EHL は、VIVOTEK（ビボテック）のPTZ（パン・チルト・ズーム）型ネットワークカメラです。イメージセンサーは 1/2.8″ プログレッシブ CMOS、最大解像度は 1920×1080 (2MP) です。レンズは 40 倍光学ズーム、オートフォーカス です。仕様の詳細は下の仕様表をご覧ください。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
焦点距離は f = 4.25 ~ 170 mm (40x ズーム) です。F値は F1.6 ~ F4.95 です。画角は 65.7° ~ 1.9° (水平) 39.4° ~ 1.1° (垂直) 73.0° ~ 2.1° (対角線) です。最低照度は 0.05 lux @ F1.6 (カラー)(30IRE) <0.005 lux @ F1.6 (白黒)(30IRE) です。ワイドダイナミックレンジは WDR Pro に対応します。デイナイト機能は あり です。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源入力は AC 24V, DC48V, IEEE 802.3at PoE Class 4 (同時電源バックアップ対応) です。外形寸法は 174 (D) x 276 (H) mm、質量は 4.5 kg です。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
SD9367-EHL の録画について
フレームレートは 30 fps @ 1920×1080 （WDRオン） 60 fps @ 1920×1080 （WDRオフ） です。本体側のストレージは MicroSD/SDHC/SDXCカード（1TB対応）へのシームレスな録画とNAS（network-attached storage）への録画 です。映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。
SD9367-EHL の増設・入れ替えのご相談
VIVOTEK製のカメラをお使いの環境では、カメラは映っているのに録画機だけが動かなくなった、というご相談を多くいただきます。カメラがネットワークカメラであれば、録画機側で受けられる場合があります。現在の型番と台数、録画機の機種をお知らせいただければ、今の機器を活かす方法と入れ替える方法の両方をご提案します。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | SD9367-EHL |
|---|---|
| CPU | マルチメディア SoC（System-on-Chip） |
| フラッシュ | 8 GB |
| RAM | 2 GB |
| イメージセンサー | 1/2.8″ プログレッシブ CMOS |
| 最大解像度 | 1920×1080 (2MP) |
| レンズタイプ | 40 倍光学ズーム、オートフォーカス |
| 焦点距離 | f = 4.25 ~ 170 mm (40x ズーム) |
| F値 | F1.6 ~ F4.95 |
| アイリスタイプ | DC-iris |
| 画角 | 65.7° ~ 1.9° (水平) 39.4° ~ 1.1° (垂直) 73.0° ~ 2.1° (対角線) |
| シャッター速度 | 1秒～1/100,000秒 |
| WDR技術 | WDR Pro |
| デイナイト機能 | あり |
| 取り外し可能なIRカットフィルター | あり |
| 最低照度 | 0.05 lux @ F1.6 (カラー)(30IRE) <0.005 lux @ F1.6 (白黒)(30IRE) |
| パン速度 | 0.05° ~ 450°/秒 |
| パン範囲 | 360° エンドレス |
| チルト速度 | 0.05° ~ 450° /秒 |
| チルト範囲 | -20° ~ +90° (有効チルト範囲 220°、オートフリップによる) |
| プリセット位置 | 256箇所のロケーションプリセット / 128種類の巡回プリセット |
| パン/チルト/ズーム機能 | 8x デジタルズーム オートパンモード オートパトロールモード メカニカル自動フリップ |
| ストレージ | MicroSD/SDHC/SDXCカード（1TB対応）へのシームレスな録画とNAS（network-attached storage）への録画 |
| 設置補助機能 | リモートフォーカス, リモートズーム |
| 圧縮 | H.265, H.264, MJPEG |
| 最大フレームレート | 30 fps @ 1920×1080 （WDRオン） 60 fps @ 1920×1080 （WDRオフ） |
| 最大ストリーム数 | 3ビデオストリーム（最大8つの設定可能なプロファイル） |
| S/N比 | 60 dB |
| ダイナミックレンジ | 120 dB |
| ビデオストリーミング | 解像度、画質、ビットレート一定制御が可能、Smart Stream III |
| 画像設定 | 一般設定 ビデオタイトル、タイムスタンプオーバーレイ、ビデオの向き（反転、ミラー）、デイナイト設定 画像設定 ホワイトバランス、画像調整 (明るさ、コントラスト、彩度、シャープネス、ガンマ曲線)、曇り除去、HLM、3DNR、EIS、場景模式 (自動、去模糊)、ブレ除去) 露出 BLC、HLC、露出制御 (露出レベル、アイリス調整、露出時間、ゲイン調節、アイリスモード)、AE速度調整、WDR フォーカス プライバシーマスク ピクセルカウンタ スケジュールされたプロファイル設定 <div class="flex justify-between items-center py-4 px- |
| オーディオ能力 | 双方向オーディオ（全二重） |
| インターフェース | 外部ライン入力 外部ライン出力 |
| ユーザー | 最大10クライアントまでライブビューが可能 |
| セキュリティ | アクセスリスト, アカウントブロック, 監査ログ, セッションタイムアウト, 設定可能なパスワード強度保護, ダイジェスト認証, CSRF保護, HTTPS, IEEE 802.1x, セキュアブート, 署名付きファームウェア, トレンドマイクロ IoT セキュリティ (ブルートフォース攻撃イベント, サイバー攻撃イベント), DoS Protection, ユーザーアクセスログ, ユーザーアカウント管理 |
| プロトコル | 802.1X, ARP, Bonjour, CIFS/SMB, DDNS, DHCP, DNS, FTP/SFTP, HTTP, HTTPS, ICMP, IGMPv3, IPv4, IPv6, NTCIP, NTP, PPPoE, QoS (CoS/DSCP), RTSP/RTP/RTCP, SMTP, SNMP, SSL, TCP/IP, TLS 1.2/1.3, UDP, UPnP |
| ONVIF | プロファイルG、S、T、M対応、詳細はwww.onvif.orgを参照 AI映像解析 |
| コンピューティング能力 | ハードウェア内蔵のディープラーニングアクセラレータを備えたSoC |
| ビジョンオブジェクト分析 | オブジェクト検出: 人物 車両 (4輪, 2輪) 人物/車両ベストショット 属性抽出: 人物 (性別, 服装の色, カバン, 帽子) 経路抽出 車両 (自転車, バス, 車, バイク, トラック, 車体の色) 人物顔ベストショット Re-search 抽出 |
| アプリケーション | ディープラーニングVCA (スマートトレーシング、アドバンスド) Smart VCA – グループ1 Smart VCA (侵入検知, 徘徊検知, ライン跨ぎ検知, 顔検出) Smart VCA – グループ2 置き去り検知, 持ち去り検知 |
| ライセンスが必要なアプリケーション | Smart VCA – グループ3 駐車検知, 条件付き侵入検知 *その他の分析アプリケーションと無料トライアルについては、VIVOTEKウェブサイトをご覧ください。 ソリューションインテグレーション |
| VADPパッケージ | トレンドマイクロ IoT セキュリティ (3年間無料トライアル), HTTP/HTTPS経由のイベントアクション |
| ビデオモーション検知 | モーション検知 (5ウィンドウビデオ動体検知) アラームおよびイベント |
| イベントトリガー | モーション検知、カメラ妨害検知、オーディオ検出*、外部入力*、手動トリガー、定期トリガー、システム起動、録画通知、SDカード寿命、スマートトラッキング高度トリガー、プリセット到達、サイバーセキュリティイベント (ブルートフォース攻撃イベント、サイバー攻撃イベント) * AO-008 ケーブルが必要です |
| イベントアクション | 電子メール、HTTP、FTP/SFTP、NASサーバー、SDカード、外部出力*、オーディオクリップ*、カメラリンク、プッシュ通知を経由したイベント通知 電子メール、HTTP、FTP/SFTP、NASサーバー、SDカード経由のファイルアップロード *AO-008 ケーブルが必要です 一般 |
| コネクタ | 10/100 Mbps ネットワーク/PoE接続用RJ-45ケーブルコネクタ オーディオライン入力 * オーディオライン出力 * DC 48V 電源入力 AC 24V 電源入力 外部入力 *2 * 外部出力 *1 * RS-485 *1 * * AO-008 ケーブルが必要です |
| LEDインジケータ | システム電源および動作状態の表示 |
| 電源入力 | AC 24V, DC48V, IEEE 802.3at PoE Class 4 (同時電源バックアップ対応) |
| 消費電力 | PoE 最大： 22.5W/25.5W (ヒーターおよびファン オフ/オン) DC 48V 最大： 22.5W/25.5W (ヒーターおよびファン オフ/オン) AC 24V 最大： 22.5W/25.5W (ヒーターおよびファン オフ/オン) |
| 外形寸法 | 174 (D) x 276 (H) mm |
| 質量 | 4.5 kg |
| 動作温度 | 起動時温度: -40°C ~ 55°C (-40°F ~ 131°F) 稼働時温度: -40°C ~ 55°C (-40°F ~ 131°F) |
| 湿度 | 98% RH (結露なきこと) |
| オペレーティングシステム | Microsoft Windows 10/8/7 Mac 10.12 (Chromeのみ) |
| ウェブブラウザ | Chrome 58.0 以上 |
| その他の再生プレーヤー | VLC: 1.1.11 以上 同梱付属品 |
| パッケージ内容 | T25 L形レンチ, クイックインストレーションガイド, 防水丸キャップ, 接地線, 端子台（DI/DOオーディオ、AC/DC/GND線、RS485用） DORI（EN 62676-4規格） |
| 検知（25PPM/8PPF） | ワイド: 61.1 m (200.5 ft) テレ: 2370 m (7775.6 ft) |
| 観察（63PPM/19PPF） | ワイド: 24.4 m (80.1 ft) テレ: 854.15 m (2802.3 ft) |
| 認識（125PPM/38PPF） | ワイド: 12.2 m (40.0 ft) テレ: 414.2 m (1358.9 ft) |
SD9367-EHL と兄弟機の違い
SD9367-EHL は、光学約40倍ズーム（焦点距離4.3〜170 mm）・最大1920×1080の機種です。画角が近く、より高精細な最大2560×1920のモデルは SD9384-EHL。
| 型番 | レンズ（焦点距離） | 広角側の水平画角 | 最大解像度 | 給電 |
|---|---|---|---|---|
| SD9384-EHL | 4.9～148.2 mm（約30倍） | 約54.1° | 最大2560×1920 | PoE++ |
| SD9367-EHL（このページ） | 4.3～170 mm（約40倍） | 約65.7° | 最大1920×1080 | PoE |

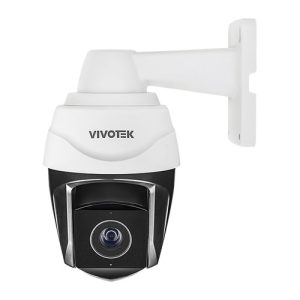

| SD9368-EHL | 4.3～170 mm（約40倍） | 約65.7° | 最大1920×1080 | PoE++ |

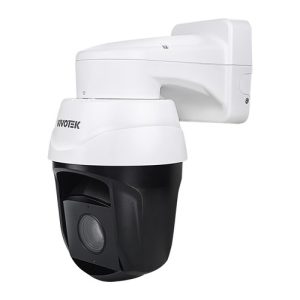

| SD9394-EHL | 6.5～212 mm（約33倍） | 約63.5° | 最大3840×2160 | PoE++ |
各機種の仕様表の値から作成。倍率は焦点距離から算出した目安です。「－」は各ページの仕様表に記載が見つからなかった項目で、その機能が無いという意味ではありません。この表の項目で差がない機種どうしは、仕様表のほかの項目で違いをご確認ください。
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
VIVOTEK SD9367-EHL に関するよくある質問
VIVOTEK SD9367-EHL の録画におすすめの機材は？
マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」シリーズをご案内しています。多くのネットワークカメラに対応しますが、同じ型番でもカメラ側のファームウェアやONVIFの対応状況によって、接続可否や使える機能が変わります。お使いのカメラの型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
