【VIVOTEK】 CC9391-HV ネットワークカメラ

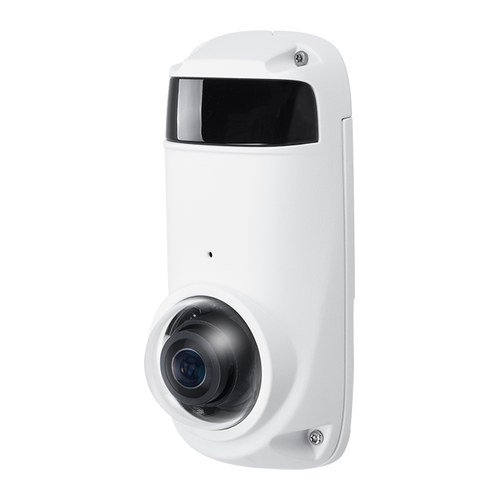

CC9391-HV VIVOTEK ネットワークカメラ
CC9391-HV は、VIVOTEK（ビボテック）の全方位・パノラマ型ネットワークカメラです。最大解像度は 3840x2160 (4K/8MP) です。
この製品の特徴
- イメージセンサー｜1/1.8" プログレッシブ CMOS
- 最大解像度｜3840x2160 (4K/8MP)
- レンズ｜固定焦点
- 最低照度｜0.08 lux @ F2.4 (カラー) 0.005 lux @ F2.4 (白黒) IR‐LED オンのとき 0 ルクス
- 電源入力｜IEEE 802.3af PoE Class 0
CC9391-HV の概要
CC9391-HV は、VIVOTEK（ビボテック）の全方位・パノラマ型ネットワークカメラです。イメージセンサーは 1/1.8″ プログレッシブ CMOS、最大解像度は 3840×2160 (4K/8MP) です。レンズは 固定焦点 です。仕様の詳細は下の仕様表をご覧ください。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
焦点距離は f = 2.53 mm です。F値は F2.4 です。画角は 180.0° (水平) 103.0° (垂直) 180.0° (対角線) です。最低照度は 0.08 lux @ F2.4 (カラー) 0.005 lux @ F2.4 (白黒) IR‐LED オンのとき 0 ルクス です。赤外線・照明は 内蔵IRイルミネーター 最大 20 メートル Smart IR 搭載, 赤外線LED*4 です。ワイドダイナミックレンジは WDR Pro に対応します。デイナイト機能は あり です。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源入力は IEEE 802.3af PoE Class 0 です。消費電力は 最大 10.83W/7.5W (IRオン/オフ) です。外形寸法は 160 (D) x 72 (W) x 60 (H) mm、質量は 492 g です。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
CC9391-HV の録画について
フレームレートは 30 fps @ 3840×2160 です。本体側のストレージは MicroSD/SDHC/SDXCカード（1TB対応）へのシームレスな録画とNAS（network-attached storage）への録画 です。映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。
CC9391-HV の増設・入れ替えのご相談
VIVOTEK製のカメラをお使いの環境では、カメラは映っているのに録画機だけが動かなくなった、というご相談を多くいただきます。カメラがネットワークカメラであれば、録画機側で受けられる場合があります。現在の型番と台数、録画機の機種をお知らせいただければ、今の機器を活かす方法と入れ替える方法の両方をご提案します。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | CC9391-HV |
|---|---|
| CPU | マルチメディア SoC（System-on-Chip） |
| フラッシュ | 8 GB |
| RAM | 2 GB |
| イメージセンサー | 1/1.8″ プログレッシブ CMOS |
| 最大解像度 | 3840×2160 (4K/8MP) |
| レンズタイプ | 固定焦点 |
| 焦点距離 | f = 2.53 mm |
| F値 | F2.4 |
| アイリスタイプ | 固定焦点 |
| 画角 | 180.0° (水平) 103.0° (垂直) 180.0° (対角線) |
| シャッター速度 | 1秒～1/100,000秒 |
| WDR技術 | WDR Pro |
| デイナイト機能 | あり |
| 取り外し可能なIRカットフィルター | あり |
| イルミネーター | 内蔵IRイルミネーター 最大 20 メートル Smart IR 搭載, 赤外線LED*4 |
| 最低照度 | 0.08 lux @ F2.4 (カラー) 0.005 lux @ F2.4 (白黒) IR‐LED オンのとき 0 ルクス |
| チルト範囲 | ±20° |
| パン/チルト/ズーム機能 | ePTZ: 48倍デジタルズーム（IEプラグイン4倍、内蔵12倍） |
| ストレージ | MicroSD/SDHC/SDXCカード（1TB対応）へのシームレスな録画とNAS（network-attached storage）への録画 |
| 設置補助機能 | ピクセルカウンタ |
| 圧縮 | H.265, H.264, MJPEG |
| 最大フレームレート | 30 fps @ 3840×2160 |
| 最大ストリーム数 | 3ビデオストリーム（最大8つの設定可能なプロファイル） |
| S/N比 | 62 dB |
| ダイナミックレンジ | 120 dB |
| ビデオストリーミング | 解像度、画質、ビットレート一定制御が可能、Smart Stream III |
| オーディオ能力 | 一方向オーディオ |
| インターフェース | 内蔵マイク |
| 有効範囲 | 5 メートル |
| ユーザー | 最大10クライアントまでライブビューが可能 |
| セキュリティ | アクセスリスト, アカウントブロック, 監査ログ, セッションタイムアウト, 設定可能なパスワード強度保護, ダイジェスト認証, CSRF保護, HTTPS, IEEE 802.1x, セキュアブート, 署名付きファームウェア, トレンドマイクロ IoT セキュリティ (ブルートフォース攻撃イベント, サイバー攻撃イベント), ユーザーアクセスログ, ユーザーアカウント管理 |
| プロトコル | 802.1X, ARP, Bonjour, CIFS/SMB, DDNS, DHCP, DNS, FTP, HTTP, HTTPS, ICMP, IGMPv3, IPv4, IPv6, NTP, PPPoE, QoS (CoS/DSCP), RTSP/RTP/RTCP, SFTP, SMTP, SNMP, SSL, TCP/IP, TLS 1.2/1.3, UDP, UPnP |
| ONVIF | プロファイルG、S、T、M対応、詳細はwww.onvif.orgを参照 AI映像解析 |
| コンピューティング能力 | ハードウェア内蔵のディープラーニングアクセラレータを備えたSoC |
| ビジョンオブジェクト分析 | オブジェクト検出: 人物 車両 (4輪, 2輪) 人物/車両ベストショット 属性抽出: 人物 (性別, 服装の色, カバン, 帽子) 経路抽出 車両 (自転車, バス, 車, バイク, トラック, 車体の色) 人物顔ベストショット Re-search 抽出 |
| アプリケーション | ディープラーニングVCA（スマートモーション検知、Smart VCA） Smart VCA – グループ1 スマートモーション検知（最大5つのウィンドウが設定可能なビデオ動体検知、人の検知、車両検知、時刻フィルタ）, Smart VCA (侵入検知, 徘徊検知, ライン跨ぎ検知, 顔検出) Smart VCA – グループ2 置き去り検知, 持ち去り検知, 群集検知 |
| ライセンスが必要なアプリケーション | Smart VCA – グループ3 逃走検知, 駐車検知, 条件付き侵入検知 *その他の分析アプリケーションと無料トライアルについては、VIVOTEKウェブサイトをご覧ください。 |
| リアルサイトエンジン | Smart IR III ブレ除去 WDR ホワイトバランス 露出制御 ソリューションインテグレーション |
| VADPパッケージ | トレンドマイクロ IoT セキュリティ (3年間無料トライアル) |
| ビデオモーション検知 | モーション検知 (5ウィンドウビデオ動体検知) アラームおよびイベント |
| イベントトリガー | モーション検知、カメラ妨害検知、オーディオ検出、手動トリガー、定期トリガー、システム起動、録画通知、SDカード寿命、衝撃検知、ビデオ喪失、ビデオ復元、サイバーセキュリティイベント (ブルートフォース攻撃イベント、サイバー攻撃イベント) |
| イベントアクション | 電子メール、HTTP、FTP/SFTP、NASサーバー、SDカード、オーディオクリップ、カメラリンクを経由したイベント通知 電子メール、HTTP、FTP/SFTP、NASサーバー、SDカード経由のファイルアップロード 一般 |
| コネクタ | 10/100 Mbps ネットワーク/PoE接続用RJ-45ケーブルコネクタ |
| LEDインジケータ | システム電源および動作状態の表示 |
| 電源入力 | IEEE 802.3af PoE Class 0 |
| 消費電力 | 最大 10.83W/7.5W (IRオン/オフ) |
| 外形寸法 | 160 (D) x 72 (W) x 60 (H) mm |
| 質量 | 492 g |
| 動作温度 | 起動時温度: -10°C ~ 55°C (14°F ~ 131°F) 稼働時温度: -30°C ~ 55°C (-22°F ~ 131°F) (IRオン) -30°C ~ 60°C (-22°F ~ 140°F) (IRオフ) |
| 湿度 | 98% RH (結露なきこと) |
| オペレーティングシステム | Microsoft Windows 10/8/7 Mac 10.12 (Chromeのみ) |
| ウェブブラウザ | Chrome 58.0 以上 Internet Explorer 10/11 |
| その他の再生プレーヤー | VLC: 1.1.11 以上 同梱付属品 |
| パッケージ内容 | クイックインストレーションガイド, 取付ブラケット, 傾斜ブラケット, 取付ネジ一式, 日除け DORI（EN 62676-4規格） |
| 検知（25PPM/8PPF） | 51.5 m (169.0 ft) |
| 観察（63PPM/19PPF） | 20.6 m (67.6 ft) |
| 認識（125PPM/38PPF） | 10.3 m (33.8 ft) |
CC9391-HV と兄弟機の違い
CC9391-HV は、焦点距離2.5 mm・最大3840×2160の機種です。
| 型番 | レンズ（焦点距離） | 最大解像度 | 防水 |
|---|---|---|---|
| CC9381-HV | 1.5 mm | 最大2560×1920 | IP66 |
| CC9381-HV-V2 | 1.5 mm | 最大2560×1920 | － |
| CC9390-HV | 2.5 mm | 最大3840×2160 | － |
| CC9391-HV（このページ） | 2.5 mm | 最大3840×2160 | － |
各機種の仕様表の値から作成。倍率は焦点距離から算出した目安です。「－」は各ページの仕様表に記載が見つからなかった項目で、その機能が無いという意味ではありません。この表の項目で差がない機種どうしは、仕様表のほかの項目で違いをご確認ください。
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
VIVOTEK CC9391-HV に関するよくある質問
VIVOTEK CC9391-HV の録画におすすめの機材は？
マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」シリーズをご案内しています。多くのネットワークカメラに対応しますが、同じ型番でもカメラ側のファームウェアやONVIFの対応状況によって、接続可否や使える機能が変わります。お使いのカメラの型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
