防爆カメラ・サーマルカメラ
RCS-360A

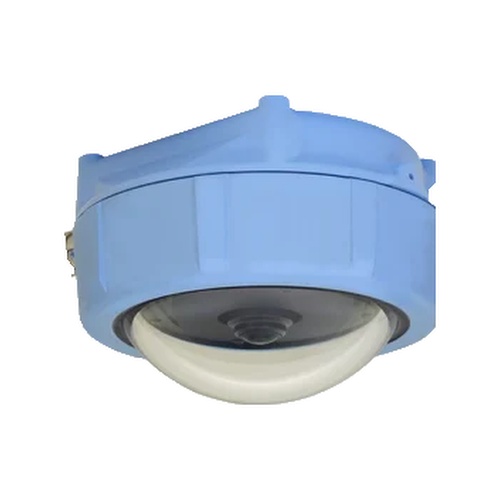

RCS-360Aシリーズ
360°魚眼レンズ搭載の小型防爆全方位カメラ
この製品の特徴
- 水素・アセチレン・二硫化炭素等すべての爆発性ガスに対応
- 防爆エリア（Zone1，Zone2，Zone21，Zone22）で使用可能な、耐圧防爆構造および容器による粉じん防爆構造
- 高解像度の360°魚眼レンズ搭載
- LANケーブル1本でデータ通信、電力供給可能
- 100m以上の長距離通信に対応した，同軸LANコンバータ内蔵モデルあり
360°魚眼レンズ搭載の小型防爆全方位カメラ
シリーズ比較表
| RCS-360A1L/A1 | RCS-360A2L/A2 | ||
| 内蔵カメラ | AXIS M4308-PLE | AXIS M4328-P | |
| 消費電力 | 同軸変換なし | PoE+（Class4）15.5W | PoE（Class3）5.1W |
| 同軸変換あり | 20.5W | 10.1W | |
| 使用温度範囲 | -20°C 〜 +50°C | 0°C 〜 +40°C | |
機器仕様
RCS-360A1L/A1
| 型式 | RCS-360A1L | RCS-360A1（同軸LANコンバータ内蔵） |
| ハウジング | 材質 | 耐候アルミニウム合金鋳物＋強化ガラス窓材 |
| 塗装 | メラミン焼付、マンセル 5PB7/4（オプションで色指定、耐塩塗装可） | |
| 取付形態 | 新形態構造 壁または天吊（壁と天井の両方のガラス、壁型、天吊型、壁面取り付け可） （水素・アセチレン・二硫化炭素を含むすべてのガスに適合。但し0種場所を除く） 含有もしくは耐圧防爆構造 ExdⅡCT6【検定合格符号番号：第TC22906号】【検定合格符号番号：第TC22407】 |
|
| 耐圧防水性能 | IP66 | |
| 電源 | 給電 | PoE+（Class4）（オプションでサージプロテクション内蔵可） |
| 消費電力 | 15.5W 20.5W | |
| 撮像素子 | 1/1.7インチ プログレッシブスキャン CMOS | |
| カメラ性能 | 最低被写体照度 | 3.16 lux （カラー）、0.54 lux （白黒） |
| シャッター速度 | 1/22,000秒 〜 1秒 | |
| パン・チルト・ズーム | デジタルPTZ | |
| 種類 | 固定レンズ（固定フォーカス、固定アイリス） | |
| レンズ性能 | 焦点距離 | 1.3mm |
| F値 | F2.4 | |
| 画角 | 水平 182°、垂直 182° | |
| ビデオ性能 | 最大解像度 | 2,880×2,880（オーバービュー）、3,840×2,160（パノラマ）等 |
| フレームレート | 30フレーム/秒（オーバービュー） 電源周波数設定60Hz時 | |
| 圧縮形式 | H.264、H.265、MotionJPEG | |
| ONVIF Profile | ONVIF Profile G、ONVIF Profile M、ONVIF Profile S、ONVIF Profile T | |
| 適合ケーブル （1本） |
映像・電源共通 | LANケーブル（10BASE-T / 100Base-TX）RJ-45コネクタ 同軸ケーブル 5Cタイプ、7Cタイプ（同軸変換 別売）BNCコネクタ |
| ケーブル径 | ø5 〜 7mm、ø6 〜 8mm、ø8 〜 9mm、ø9 〜 10mm（SDカード別売） ø10 〜 12mm（要選択） |
|
| 付属品 | － 受信側同軸LANコンバータ（非防爆屋内用） | |
| 外形寸法 | W270mm、D270mm、H170mm（ケーブルグランドを除く） | |
| 質量 | 約9kg | |
| 使用温度範囲 | -20°C 〜 +50°C、45% 〜 90%RH、結露・凍結なきこと | |
※ ケーブルは付属しません。
※ RCS-360A1L/A1の内蔵カメラユニットはAXIS製「M4308-PLE」です。ただし、LEF機能、マイクは使用できません。
RCS-360A2L/A2
| 型式 | RCS-360A2L | RCS-360A2（同軸LANコンバータ内蔵） |
| ハウジング | 材質 | 耐候アルミニウム合金鋳物＋強化ガラス窓材 |
| 塗装 | メラミン焼付、マンセル 2.5PB7/8（オプションで色指定、耐塩塗装可） | |
| 取付形態 | 耐圧防爆構造 ExdⅡCT6【検定合格符号番号：第TC22906号】 （水素・アセチレン・二硫化炭素・酸化エチレンを含むすべてのガスに適合。但し、0種場所を除く） 含有もしくは耐圧防爆構造 ExdⅡCT6 B【検定合格符号番号：第TC22407】 |
|
| 耐圧防水性能 | IP66 | |
| 電源 | 給電 | PoE Class3（オプションでサージプロテクション内蔵可） |
| 消費電力 | 5.1W 10.1W | |
| カメラ性能 | 撮像素子 | 1/2.9インチ プログレッシブスキャン CMOS |
| 最低被写体照度 | 0.5 lux （カラー）、0.34 lux （白黒） | |
| シャッター速度 | 1/66,000 〜 1秒 | |
| パン・チルト・ズーム | デジタルPTZ | |
| 種類 | 固定レンズ（固定フォーカス、固定アイリス） | |
| レンズ性能 | 焦点距離 | 1.3mm |
| F値 | F2.2 | |
| 画角 | 水平 182°、垂直 182° | |
| 最大解像度 | 2,992×2,992（オーバービュー）、3,840×2,160（パノラマ）等 | |
| ビデオ性能 | フレームレート | 30フレーム/秒 電源周波数設定60Hz時 |
| 圧縮形式 | H.265、H.264、MotionJPEG | |
| ONVIF Profile | ONVIF Profile G、ONVIF Profile M、ONVIF Profile S、ONVIF Profile T | |
| 適合ケーブル （1本） |
映像・電源共通 | LANケーブル（10BASE-T / 100Base-TX）RJ-45コネクタ 同軸ケーブル 5Cタイプ、7Cタイプ（同軸変換 別売）BNCコネクタ |
| ケーブル径 | ø5 〜 7mm、ø6 〜 8mm、ø8 〜 9mm、ø9 〜 10mm ø10 〜 12mm（要選択） |
|
| 付属品 | － | 受信側同軸LANコンバータ（非防爆屋内用） |
| 外形寸法 | W 275mm、D 270mm、H 178mm（ケーブルグランドを除く） | |
| 質量 | 約9kg | |
| 使用温度範囲 | 0°C 〜 +40°C、45% 〜 90%RH、結露・凍結なきこと | |
※ ケーブルは付属しません。
※ RCS-360A2L/A2の内蔵カメラユニットはAXIS製「M4328-P」です。
