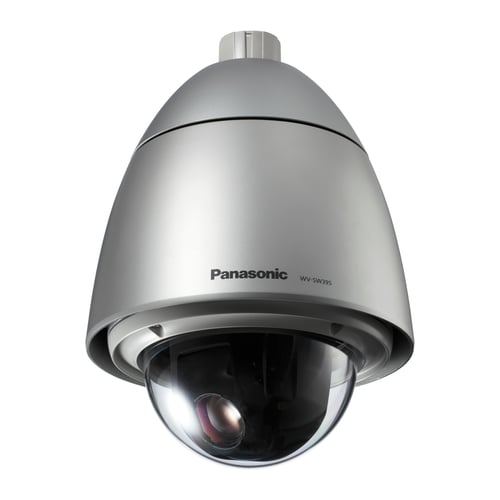

【Panasonic】 WV-SW395ASJ ネットワークカメラ
WV-SW395ASJ
WV-SW395ASJ は、パナソニック（i-PRO）のネットワークカメラです。有効画素数は 約130万画素 です。
この製品の特徴
- イメージセンサー｜1/3型 MOSセンサー
- 有効画素数｜約130万画素
- 画角｜水平 ： 3.2° （TELE） ～ 55.2° （WIDE） 垂直 ： 2.4° （TELE） ～ 42.1° （WIDE）
- 質量｜本体 ： 約4.1 kg
WV-SW395ASJを現在お使いの法人・事業者様へ
今あるカメラを活かしながら、必要な範囲だけ更新。
WV-SW395ASJが正常に映っている場合、カメラはそのまま使い、録画機だけを更新できることがあります。録画機の交換から、必要な箇所のカメラの交換・追加、配線、設定、設置工事まで対応します。
どこまで残せてどこを更新するかは、型番・台数・必要な機能・いまの設備の状況を確認したうえで構成を選定します。まずは現状をお聞かせください。
このカメラを活かせる構成を確認する › 現地調査・更新工事を相談する ›
お電話でもご相談いただけます 0120-495-666（「WV-SW395ASJについて」とお伝えください）
こんなお困りごとから、ご相談ください
- 録画機が故障した・同じものが入手できない
- 既設のカメラを残したまま更新したい
- 一部のカメラだけ交換・追加したい
- メーカーが混在していて、配線も含めて相談したい
- 他社が設置した設備で、相談先が分からない
WV-SW395ASJ の概要
WV-SW395ASJ は、ネットワーク経由で映像を確認できるパナソニック（i-PRO）のネットワークカメラです。イメージセンサーは 1/3型 MOSセンサー です。有効画素数は 約130万画素 です。仕様の詳細は下の仕様表をご覧ください。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
画角は 水平 ： 3.2° （TELE） ～ 55.2° （WIDE） 垂直 ： 2.4° （TELE） ～ 42.1° （WIDE） です。最低照度やシャッタースピードなどの詳細は仕様表に記載しています。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源・消費電力は AC 24 V、またはPoE+（IEEE802.3at 準拠） です。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
WV-SW395ASJ の録画について
映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。メーカーが異なる録画機と組み合わせられる場合もあります。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。対応が確認できている機種は DIGISTOR 対応カメラ一覧 にまとめています。
WV-SW395ASJ の増設・入れ替えのご相談
WV-SW395ASJ の増設や、他機種への入れ替えをご検討の際はご相談ください。現在お使いのカメラの型番と台数、録画機の機種をお知らせいただければ、接続できる構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | WV-SW395ASJ |
|---|---|
| 定格 | |
| 電源 | AC 24 V、またはPoE+（IEEE802.3at 準拠） |
| 消費電力 | AC 24 V ： 50 Hz／60 Hz ： 43 W／1.8 A PoE+ ： 約24 W／440 mA（クラス4機器） |
| 使用湿度範囲 | 90 ％以下（結露しないこと） |
| モニター出力（調整用） | VBS ： 1.0 V［p-p］／75 Ω、コンポジット信号、（BNCプラグ） |
| 外部I／O端子 | アラーム入力１/白黒切換入力、アラーム入力2／アラーム出力、アラーム入力3／AUX出力 各1端子 |
| マイク／ライン入力 | φ3.5 mmモノラルミニジャック 入力インピーダンス ： 約2 kΩ 不平衡 マイク入力時：使用可能マイク ： プラグインパワー方式 供給電圧 ： 2.5 V±0.5 V ライン入力時：入力レベル ：約 －10 dBV |
| オーディオ出力 | φ3.5 mmステレオミニジャック（モノラル出力） 出力インピーダンス ： 約600 Ω 不平衡 推奨ケーブル長 ： 10 m未満 出力レベル ： －20 dBV |
| 防水性 | 防塵・防水性能 JIS C 0920 保護等級 IP66（IEC60529） 準拠 ※ただし、本書に定める設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。 |
| ヒーター | 内部温度 10 ℃以下で動作 |
| 寸法 | （最大径）φ229 mm （ 高さ）325 mm （ ドーム径）150 mm |
| 質量 | 本体 ： 約4.1 kg |
| 仕上げ | 本体 ： アルミダイカスト 耐重塩害塗装 シルバーメタリック サンシールド： ASA 樹脂 ナチュラルシルバー（ ※サンシールドは、取り外しできません。） ドームカバー部 ： 透明ポリカーボネート樹脂（親水コート） |
| その他 | 耐重塩害仕様（ISO14993） 準拠 |
| 撮像素子 | 1/3型 MOSセンサー |
| 有効画素数 | 約130万画素 |
| 走査面積/走査方式 | 4.80 mm（H） × 3.60 mm（V）／プログレッシブ |
| 走査方式 | プログレッシブ |
| 白黒 | 0.06 l（x F1.6、オートスローシャッター： O（ff１／30 s）、AGC： High） 0.004 lx（F1.6、オートスローシャッター ： 最大16／30 s、AGC ： High）※ |
| スーパーダイナミック | On／Off |
| ダイナミックレンジ | 52 dB typ.（スーパーダイナミック： On時） |
| 顔連動制御 | On／Off |
| ゲイン（AGC） | On（High）／On（Mid）／On（Low）／Off |
| 暗部補正 | On／Off |
| 逆光補正（BLC） | On／Off |
| 光量制御 | フリッカレス（50 Hz/60 Hz）／屋外撮影／固定シャッター |
| シャッター速度 | 1/30、 3/100、 3/120、 2/100、 2/120、 1/100、 1/120、 1/250、 1/500、1/1000、 1/2000、 1/4000、 1/10000 |
| オートスローシャッター | Off（1／30 s）、 最大2／30 s、 最大4／30 s、 最大6／30 s、 最大10／30 s、 最大16／30 s |
| カラー／白黒切換 | On ／ Off ／ Auto1 ／ Auto2 ／ Auto3 |
| ホワイトバランス | ATW1／ATW2／AWC |
| デジタルノイズリダクション | High／Low |
| 画揺れ補正 | On／Off |
| 画像認識 顔検出 ※ | On／Off（XML通知設定あり） ※機能拡張ソフトウェアを追加する必要があります。 |
| プライバシーゾーン | 塗潰し／モザイク／Off（ゾーン設定 最大8か所） |
| 画面内文字表示 | On／Off 最大20文字（アルファベット、カタカナ、数字、記号） 文字サイズ 大／中／小 |
| 動作検知（VMD） | On／Off、 4エリア設定可能 |
| イメージホールド | On／Off |
| ズーム比 | 18倍／36倍（EX光学ズーム、VGA解像度使用時） |
| デジタルズーム | 12倍（最大432倍、EX光学ズーム、VGA解像度使用時） |
| 焦点距離（f） | 4.7 mm ～ 84.6 mm |
| 最大口径比（F） | 1 ： 1.6（WIDE） ～ 4.6（TELE） |
| フォーカス/絞り範囲 | 1.5 m ～ ∞／F1.6 ～ 22、Close |
| 画角 | 水平 ： 3.2° （TELE） ～ 55.2° （WIDE） 垂直 ： 2.4° （TELE） ～ 42.1° （WIDE） |
| 水平回転範囲 | 0゜～ 350° |
| 水平回転速度 | マニュアル ： 約0.5゜/s ～ 100゜/s プリセット ： 最大約300゜/s |
| 垂直回転範囲 | －30゜ ～ 90゜ （上向～水平～真下） チルト範囲指定 ： 10°／5°／3°／0°／－3°／－5°／－10°※2／－15°※2／－20°※2／－25°※2／－30°※2 で指定可能 |
| 垂直回転速度 | マニュアル： 約0.5゜/s ～ 100゜/s プ リセット： 最大約300゜/s |
| プリセットポジション数 | 64か所 |
| オートモード | オートパン／プリセットシーケンス／自動追従 |
| セルフリターン時間 | 10秒／20秒／30秒／1分／2分／3分／5分／10分／20分／30分／60分 |
| パン・チルトフリップ ※3 | On／Off |
| マップショット | 360°マップショット／プリセットマップショット |
| ネットワーク | 10BASE-T／100BASE-TX、RJ45コネクター |
| 画像解像度 | ●アスペクト比 4 : 3 H.264 ： 1280×960／800×600／VGA（640×480）／QVGA（320×240） 最大30 fps MPEG-4 ： VGA（640×480）／QVGA（320×240） 最大30 fps JPEG（MJPEG） ： 1280×960／800×600／VGA（640×480）／QVGA（320×240） 最大30 fps ●アスペクト比 16 : 9 H.264/JPEG（MJPEG） ： 1280×720／640×360／320×180 最大30 fps ※MPEG-4は対応しておりません。 |
| JPEG （MJPEG） | 画質選択 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質（0～9の10段階） 配信方式 ： PULL／PUSH |
| 画像更新速度 | 0.1 fps ～ 30 fps（JPEGと、H.264／MPEG-4同時動作時のJPEGフレームレートは制限あり） |
| 音声圧縮方式 | G.726（ADPCM）32 kbps／16 kbps、 G.711 64 kbps |
| 配信量制御 | 制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／ 1024 kbps／2048 kbps／4096 kbps／8192 kbps |
| 対応プロトコル | IPv6 ： TCP／IP、UDP／IP、HTTP、HTTPS、RTP、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、ICMP、ARP IPv4 ： TCP／IP、UDP／IP、HTTP、HTTPS、RTSP、RTP、RTP／RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP |
| 最大接続数 | 14（条件による） |
| FTP クライアント | アラーム画像送信、FTP 定期送信（FTP定期送信失敗時、SDHC／SDメモリーカードにバックアップ可能） |
| マルチスクリーン | 同時に16台のカメラの画像を表示（自カメラ含む） |
| 推奨SDHC／SD メモリーカード（別売り） ※6 | パナソニック株式会社製 （SDスピードクラス4以上） SDHCメモリーカード ： 4 GB、8 GB、16 GB、32 GB SDメモリーカード ： 2 GB （miniSDカード、microSDカードは除く） |
| 携帯電話対応 | NTTドコモ、au（KDDI）、SoftBank JPEG画像表示、パン・チルト・ズーム・フォーカス制御、 AUX制御（アクセスレベルによる） |
| 携帯端末対応 | iPad、iPhone、iPod touch（iOS 4.2.1以降）、Android TM 端末 最新情報はこちら |
| 対応OSとブラウザ | |
| 対応OS | Microsoft® Windows® 8.1 日本語版 Microsoft® Windows® 8 日本語版 Microsoft® Windows® 7 日本語版 Microsoft® Windows Vista® 日本語版 |
| 対応ブラウザ | Windows® Internet Explorer® 11 32ビット 日本語版 Windows® Internet Explorer® 10 32ビット 日本語版 Windows® Internet Explorer® 9 32ビット 日本語版 Windows® Internet Explorer® 8 32ビット 日本語版 Windows® Internet Explorer® 7 32ビット 日本語版 |
