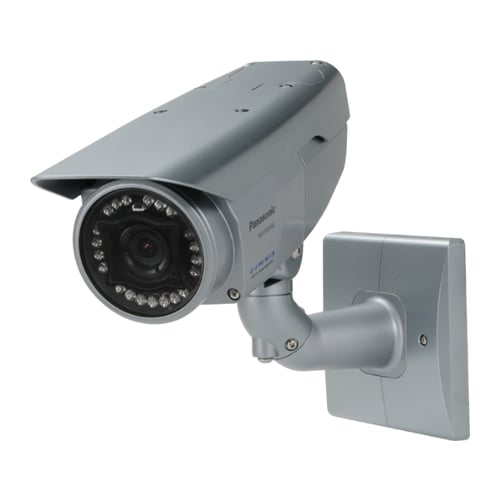

【Panasonic】 WV-SW316LJ ネットワークカメラ
WV-SW316LJ
WV-SW316LJ は、パナソニック（i-PRO）のネットワークカメラです。有効画素数は 約1.3メガピクセル です。
この製品の特徴
- イメージセンサー｜約1/3型 MOSセンサー
- 有効画素数｜約1.3メガピクセル
- 画角｜H: 27.9° (TELE) ~ 90.6° (WIDE), V: 20.9° (TELE) ~ 66.9° (WIDE)
- 使用温度範囲｜–40 °C ~ +50 °C (–40 °F ~ 122 °F)
WV-SW316LJを現在お使いの法人・事業者様へ
今あるカメラを活かしながら、必要な範囲だけ更新。
WV-SW316LJが正常に映っている場合、カメラはそのまま使い、録画機だけを更新できることがあります。録画機の交換から、必要な箇所のカメラの交換・追加、配線、設定、設置工事まで対応します。
どこまで残せてどこを更新するかは、型番・台数・必要な機能・いまの設備の状況を確認したうえで構成を選定します。まずは現状をお聞かせください。
このカメラを活かせる構成を確認する › 現地調査・更新工事を相談する ›
お電話でもご相談いただけます 0120-495-666（「WV-SW316LJについて」とお伝えください）
こんなお困りごとから、ご相談ください
- 録画機が故障した・同じものが入手できない
- 既設のカメラを残したまま更新したい
- 一部のカメラだけ交換・追加したい
- メーカーが混在していて、配線も含めて相談したい
- 他社が設置した設備で、相談先が分からない
WV-SW316LJ の概要
WV-SW316LJ は、ネットワーク経由で映像を確認できるパナソニック（i-PRO）のネットワークカメラです。イメージセンサーは 約1/3型 MOSセンサー です。有効画素数は 約1.3メガピクセル です。仕様の詳細は下の仕様表をご覧ください。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
画角は H: 27.9° (TELE) ~ 90.6° (WIDE), V: 20.9° (TELE) ~ 66.9° (WIDE) です。最低照度やシャッタースピードなどの詳細は仕様表に記載しています。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源と消費電力は仕様表に記載しています。使用温度範囲は –40 °C ~ +50 °C (–40 °F ~ 122 °F) です。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
WV-SW316LJ の録画について
映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。メーカーが異なる録画機と組み合わせられる場合もあります。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。対応が確認できている機種は DIGISTOR 対応カメラ一覧 にまとめています。
WV-SW316LJ の増設・入れ替えのご相談
WV-SW316LJ の増設や、他機種への入れ替えをご検討の際はご相談ください。現在お使いのカメラの型番と台数、録画機の機種をお知らせいただければ、接続できる構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | WV-SW316LJ |
|---|---|
| カメラ部 | |
| イメージセンサー | Approx. 1/3 type MOS image sensor |
| 有効画素数 | Approx. 1.3 megapixels |
| 走査方式 | Progressive scan |
| 走査領域 | 4.80 mm (H) x 3.60 mm (V) (3/16"(H) x 5/32"(V)) |
| 最低照度 | WV-SW316L: Color: 0.3 lx, B/W: 0 lx at F1.3 (Shutter: 1/30 s, AGC: High, when the IR LED is lit), Color: 0.019 lx, at F1.3 (Shutter: 16/30 s, AGC: High) WV-SW316: Color: 0.3 lx, B/W: 0.05 lx at F1.3 (Shutter: 1/30 s, AGC: High), Color: 0.019 lx, B/W: 0.003 lx at F1.3 (Shutter: 16/30 s, AGC: High) |
| 赤外線LED | WV-SW316L: Off/Auto(High/Mid/Low) |
| IR LED irradiation distance | WV-SW316L: 15 m {49.21 feet} |
| ホワイトバランス | AWC (2,000 ~ 10,000 K), ATW1 (2,700 ~ 6,000 K), ATW2 (2,000 ~ 6,000 K) |
| 光量制御モード | Outdoor: Automatic integration of ALC and ELC Indoor [50 Hz]: Automatic integration of ALC and ELC (up to 1/100 s) Indoor [60 Hz]: Automatic integration of ALC and ELC (up to 1/120 s) |
| シャッタースピード | Fix shutter: 1/30, 3/100, 3/120, 2/100, 2/120, 1/100, 1/120, 1/250,1/500, 1/1,000, 1/2,000, 1/4,000, 1/10,000 (only at Super-Dynamic Off) |
| スーパーダイナミック | ON / OFF |
| 顔スーパーダイナミック | ON / OFF (Only at Super Dynamic: ON) |
| 黒レベル補正 | ON / OFF (Only at Super Dynamic: OFF) |
| ゲイン（AGC） | ON (LOW, MID, HIGH) / OFF |
| Electronic Sensitivity UP | OFF / AUTO (Max. 2x (2/30 s), 4x (4/30 s), 6x (6/30 s), 10x (10/30 s), 16x (16/30 s)) |
| Day & Night (IR) | Mode: AUTO1 / AUTO2 / ON / OFF, Level:High / Low, with external control |
| ダイナミックレンジ | 52 dB typ. (Super Dynamic: On, Light control mode: indoor scene) |
| デジタルノイズリダクション | High / Low |
| 動作検知 | 4 areas, Sensitivity: 15 steps, Detection size: 10 steps |
| プライバシーゾーン | Up to 2 zones, Gray |
| カメラタイトル（OSD） | Up to 20 characters (alphanumeric characters, marks) |
| フォーカス調整 | ABF / MANUAL |
| レンズ | |
| Focal length | 3.1 mm ~ 10 mm, 3.2x (3.1-20 mm (equivalent), 6.4x with Extra Optical Zoom (at VGA)) |
| 画角 | H: 27.9° (TELE) ~ 90.6° (WIDE), V: 20.9° (TELE) ~ 66.9° (WIDE) |
| 開放F値 | 1 : 1.3 (WIDE) ~ 1 : 3.0 (TELE) |
| フォーカス範囲 | 0.3 m ~ ∞ |
| 画角調整 | |
| 画角調整範囲 | Horizontal: ±100° (Camera mount bracket) Vertical: +30°, -90° (Camera mount bracket) |
| ブラウザGUI | |
| カメラ操作 | Brightness, AUX On / Off |
| 表示モード | Spot, Quad: Image from 16 cameras can be displayed in 4 different Quad screens or 16 split screen (JPEG only). 20 characters camera title available. |
| デジタルズーム | 1x, 2x, 4x controlled by browser GUI |
| カメラタイトル | Up to 20 alphanumeric characters |
| 時刻表示 | Time: 12H/24H, Date: 5 formats on the browser, Summer time (Manual) |
| アラーム制御 | Reset |
| ワンショット撮影 | A still picture will be displayed on a newly opened window. |
| 音声 | Mic (Line) Input: ON / OFF Volume adjustment: Low / Middle / High, Audio Output: ON / OFF Volume adjustment: Low / Middle / High |
| SDメモリーデータのダウンロード | Still or motion Images recorded in the SDHC/SD memory card can be downloaded. |
| GUI／設定メニューの言語 | English, French, Italian,Spanish, German, Russian,Chinese, Japanese |
| システムログ | Up to 100 (Internal), Up to 4,000 (SDHC/SD memory when therecording format is set to JPEG.) error logs |
| 対応OS | Microsoft® Windows® 8,Microsoft® Windows® 7, Microsoft® Windows Vista®, Microsoft® Windows® XP SP3 |
| 対応ブラウザ | Windows® Internet Explorer® 10.0 (32 bit), Windows® Internet Explorer® 9.0 (32 bit), Windows® Internet Explorer® 8.0 (32 bit),Windows® Internet Explorer® 7.0 (32 bit), Microsoft® Internet Explorer® 6.0 SP3 |
| ネットワーク | |
| ネットワークインターフェース | 10Base-T / 100Base-TX, RJ45 connector |
| 画像解像度 | Aspect ratio: [4 : 3] H.264: 1,280 × 960 / VGA (640 × 480) / QVGA (320 × 240), up to 30 fps MPEG-4: VGA (640 × 480) / QVGA (320 × 240), up to 30 fps JPEG (M-JPEG): 1,280 × 960 / VGA (640 × 480) / QVGA (320 × 240), up to 30 fps Aspect ratio: [16 : 9] H.264: 1,280 × 720 / 640 × 360 / 320 × 180, up to 30 fps JPEG (M-JPEG): 1,280 × 720 / 640 × 360 / 320 × 180, up to 30 fps |
| H.264/MPEG-4 | [Transmission Mode] Constant bitrate / Framerate priority / Best effort / Advanced VBR [Frame Rate] 1 / 3 / 5 / 7.5 / 10 / 12 / 15 / 20 / 30 fps [Bit Rate/Client] 64 / 128 / 256 / 384 / 512 / 768 / 1,024 / 1,536 / 2,048 / 3,072 / 4,096 / 8,192* kbps * H.264 mode only I[mage Quality] LOW / NORMAL / FINE [Refresh Interval] 0.2 s ~ 5 s [Transmission Type] UNICAST / MULTICAST |
| JPEG | [Image Quality] 10 steps [Refresh Intervaly] 0.1 fps ~ 30 fps [Transmission Typey] PULL / PUSH |
| 音声圧縮方式 | G.726 (ADPCM) 32 kbps / 16 kbps, G.711 64 kbps |
| 音声モード | OFF / Mic (Line) input / Audio output / Interactive (Half duplex) / Interactive (Full duplex) |
| 音声の認証 | Level 1 only / Level 2 higher / All users |
| 総ビットレート | 64 / 128 / 256 / 384 / 512 / 768 / 1,024 / 2,048 / 4,096 / 8,192 kbps / Unlimited |
| 対応プロトコル | IPv6: TCP/IP, UDP/IP, HTTP, HTTPS, RTP, FTP, SMTP, DNS, NTP,SNMP, DHCPv6, MLD, ICMP, ARP IPv4: TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP,SMTP, DHCP, DNS, DDNS, NTP, SNMP, UPnP, IGMP, ICMP, ARP |
| FTPクライアント | Alarm image transmission, FTP periodic transmission (When the FTP transmission is failed, backup on an optional SDHC/SD memory card is available.) |
| 同時接続ユーザー数 | Up to 14 users (Depends on network conditions) |
| SDHC/SD Memory Card (Option) | H.264 recording: Manual REC / Alarm REC (Pre/Post) / Schedule REC JPEG recording: Manual REC / Alarm REC (Post) / Backup upon network failure Compatible SD (SDHC) card: Panasonic 256 MB, 512MB, 1 GB, 2 GB, 4 GB*, 8 GB*, 16 GB*, 32 GB* model * SDHC card |
| 携帯電話対応 | JPEG image, AUX control (by access level) |
| モバイル端末対応 | iPad, iPhone, iPod touch (iOS 4.2.1 or later) AndroidTM mobile terminals |
| アラーム | |
| アラーム入力 | 1 terminal input, VMD, Command alarm |
| アラーム動作 | SDHC/SD memory recording, E-mail notification, Alarm terminal output, Indication on browser, FTP image transfer, Panasonic protocol output |
| アラームログ | With SDHC/SD memory card: 5,000 logs, without SDHC/SD memory card: 1,000 logs |
| スケジュール | Alarm / VMD / Access permission / H.264 recording/ Forcible black & white mode(WV-SW316L) |
| 入出力 | |
| モニター出力（調整用） | VBS: 1.0 V [p-p]/75 Ω, NTSC composite, RCA Jack VBS: 1.0 V [p-p]/75 Ω,PAL composite, RCA Jack |
| マイク／ライン入力 | MIC IN and Line IN are selectable. ø3.5 mm stereo mini jack (monaural input) (Applicable microphone: Plug-in power type) Supply voltage: 2.5 V ±0.5 V Input impedance: approx. 2 kΩ |
| 音声出力 | ø3.5 mm stereo mini jack (monaural output) Line level |
| 外部入出力端子 | ALARM IN, DAY/NIGHT IN, ALARM OUT, AUX OUT |
| 一般仕様 | |
| Safety/EMC Standard U | UL (UL60950-1), FCC (Part15 ClassA), C-UL (CAN/CSA C22.2 No.60950-1), DOC (ICES003 ClassA CE (EN55022 ClassB, EN55024) |
| 電源・消費電力 | 12 V DC: 850 mA Power Consumption * FOR UL LISTED MODEL(S), ONLY CONNECT 12 V DC CLASS 2 POWER SUPPLY. PoE (IEEE 802.3af compliant) 48 V: 200 mA (Class 0 device) |
| 使用温度範囲 | –40 °C ~ +50 °C (–40 °F ~ 122 °F) |
| 使用湿度範囲 | 90 % or less (without condensation) |
| 防水・防塵性能 | IP66, IEC60529 measuring standard compatible |
| Mass (approx.) | 1.4 kg (3.09 lbs.) |
| 仕上げ | Main body: Aluminum die cast/resin, metallic silver coating Front cover section clear part: Polycarbonate resin |
「全部交換」の前に、3つの更新方法を検討します。
残せる機器と、更新が必要な機器を切り分けます。どの方法になるかは、現状を確認したうえでご提案します。
既設カメラを活かして、録画環境をまとめて更新。
カメラをすべて交換せず、録画側から更新できます。
そのまま使う
既設カメラ
WV-SW316LJ（既設のまま）／他メーカー・他年式のカメラ／既設の配線・PoE給電機器
ここを更新
ネットワークビデオレコーダー
メーカーをまたいで接続できる録画機。必要に応じてカメラ・配線も更新
確認・運用
モニター・PCで確認
モニター・管理用パソコン／録画設定・カメラ登録
録画機だけを更新する場合、いま設置されているカメラをそのまま使い、映像の確認と録画をひとつにまとめられることがあります。設置時期やメーカーが異なるカメラが混在していても、まとめて扱える構成にできる場合があります。
同じ型番でも、カメラ側のファームウェアや対応プロトコル、使用している機能、接続台数、必要な録画日数によって、組み合わせられるかは変わります。WV-SW316LJとの接続を保証するものではありません。型番・使用機能・台数・現在の設備の状況を確認したうえで構成を選定します。
ご相談から現地調査・設置工事まで。
- ご相談：型番・台数・お困りの内容をお知らせください。型番の確認だけのご相談でも構いません。
- 現地調査・構成の選定：残せる機器と更新が必要な機器を切り分け、構成をご提案します。必要に応じて現地を確認します。
- 機器の手配・設置工事・設定：機器の手配から設置、配線、カメラ登録、録画設定まで対応します。
- お引き渡し：操作方法をご説明し、お引き渡しします。導入後のご相談も承ります。
今あるカメラを、これからも活かせるか。
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
Panasonic WV-SW316LJ に関するよくある質問
Panasonic WV-SW316LJ は屋外で使えますか？
Panasonic WV-SW316LJ は屋外利用を想定した堅牢設計です（使用温度範囲｜–40 °C ~ +50 °C (–40 °F ~ 122 °F)）。設置可否は設置環境により異なるため、詳細はスペック表をご確認のうえご相談ください。
Panasonic WV-SW316LJ の録画におすすめの機材は？
録画機（レコーダー）はシステム構成に合わせてお選びいただけます。同一メーカーで統一する場合はメーカー純正のレコーダーも選択肢です。他メーカーのカメラが混在している場合や、今後ちがうメーカーのカメラも併用したい場合は、マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」が適しています。ただし同じ型番でも、カメラ側のファームウェアやONVIFの対応状況、接続台数・録画日数によって必要な構成は変わります。お使いのカメラの型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
