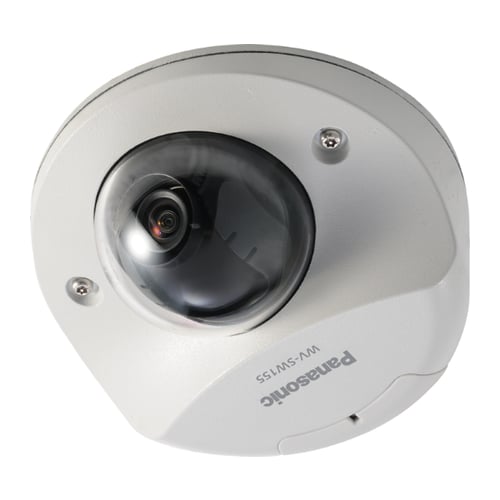

【Panasonic】 WV-SW155M ネットワークカメラ
WV-SW155M
WV-SW155M は、パナソニック（i-PRO）のネットワークカメラです。有効画素数は 約1.3メガピクセル です。レンズの焦点距離は 1.95 mm です。
この製品の特徴
- イメージセンサー｜1/3 type MOS Sensor
- 有効画素数｜約1.3メガピクセル
- 焦点距離｜1.95 mm
- 画角｜Horizontal: 104 °, Vertical: 85 °
- 使用温度範囲｜–30 °C ~ +50 °C (–22 °F ~ 122 °F)
WV-SW155Mを現在お使いの法人・事業者様へ
今あるカメラを活かしながら、必要な範囲だけ更新。
WV-SW155Mが正常に映っている場合、カメラはそのまま使い、録画機だけを更新できることがあります。録画機の交換から、必要な箇所のカメラの交換・追加、配線、設定、設置工事まで対応します。
どこまで残せてどこを更新するかは、型番・台数・必要な機能・いまの設備の状況を確認したうえで構成を選定します。まずは現状をお聞かせください。
このカメラを活かせる構成を確認する › 現地調査・更新工事を相談する ›
お電話でもご相談いただけます 0120-495-666（「WV-SW155Mについて」とお伝えください）
こんなお困りごとから、ご相談ください
- 録画機が故障した・同じものが入手できない
- 既設のカメラを残したまま更新したい
- 一部のカメラだけ交換・追加したい
- メーカーが混在していて、配線も含めて相談したい
- 他社が設置した設備で、相談先が分からない
WV-SW155M の概要
WV-SW155M は、ネットワーク経由で映像を確認できるパナソニック（i-PRO）のネットワークカメラです。イメージセンサーは 1/3 type MOS Sensor です。有効画素数は 約1.3メガピクセル です。仕様の詳細は下の仕様表をご覧ください。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
レンズの焦点距離は 1.95 mm です。画角は Horizontal: 104 °, Vertical: 85 ° です。最低照度やシャッタースピードなどの詳細は仕様表に記載しています。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源・消費電力は PoE (IEEE802.3af compliant) / PoE 48 V: 56 mA (Class 1 device) です。使用温度範囲は –30 °C ~ +50 °C (–22 °F ~ 122 °F) です。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
WV-SW155M の録画について
映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。メーカーが異なる録画機と組み合わせられる場合もあります。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。対応が確認できている機種は DIGISTOR 対応カメラ一覧 にまとめています。
WV-SW155M の増設・入れ替えのご相談
WV-SW155M の増設や、他機種への入れ替えをご検討の際はご相談ください。現在お使いのカメラの型番と台数、録画機の機種をお知らせいただければ、接続できる構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | WV-SW155M |
|---|---|
| カメラ部 | |
| イメージセンサー | 1/3 type MOS Sensor |
| 有効画素数 | Approx. 1.3 megapixel |
| 走査方式 | Progressive |
| 走査領域 | 4.8 mm (H) x 3.6 mm (V) (3/16" (H) × 5/32" (V)) |
| 最低照度 | Color: 0.8 lx (F2.2, Auto slow shutter: Off (1/30s), Gain: On (High)) 0.05 lx (F2.2, Auto slow shutter: Max. 16/30s, Gain: On (High)) |
| ホワイトバランス | AWC (2,000 ~ 10,000 K), ATW1 (2,700 ~ 6,000 K), ATW2 (2,000 ~ 6,000 K) |
| 光量制御モード | Indoor scene (50 Hz / 60 Hz) / ELC |
| シャッタースピード | [With Super Dynamic ON] ELC (1/30 s) [With Super Dynamic OFF] ELC (1/30 s), ELC (3/100 s), ELC (3/120 s), ELC (2/100 s), ELC (2/120 s), ELC (1/100 s), ELC (1/120 s), ELC (1/250 s), ELC (1/500 s), ELC (1/1,000 s), ELC (1/2,000 s), ELC (1/4,000 s), ELC (1/10,000 s) |
| スーパーダイナミック | ON / OFF |
| 顔スーパーダイナミック | ON / OFF (Only at Super Dynamic: ON) |
| 黒レベル補正 | ON / OFF |
| ゲイン（AGC） | ON (HIGH) / ON (MID) / ON (LOW) / OFF |
| 電子増感 | OFF (1/30 s), Max. 2/30 s, Max. 4/30 s, Max. 6/30 s, Max. 10/30 s, Max. 16/30 s |
| Day/Night (Electrical) | OFF / AUTO |
| ダイナミックレンジ | 52 dB typ. (Super Dynamic: ON, Light Control: ELC) |
| デジタルノイズリダクション | HIGH / LOW |
| 動作検知 | ON / OFF, 4 areas available |
| プライバシーゾーン | ON / OFF (up to 2 zones available) |
| VIQS | ON / OFF |
| カメラタイトル（OSD） | Up to 20 characters (alphanumeric characters, marks), On/Off |
| フォーカス調整 | MANUAL |
| レンズ | |
| 焦点距離 | 1.95 mm |
| ズーム比 | 1x / Extra zoom: 2x (at VGA resolution) |
| 画角 | Horizontal: 104 °, Vertical: 85 ° |
| 開放F値 | 1 : 2.2 |
| フォーカス範囲 | 0.5 m ~ ∞ |
| 画角調整 | |
| 画角調整範囲 | Ceiling Installation Horizontal: -20 ° to +20 ° Vertical: -20 ° to +90 ° Wall Installation Horizontal: -80 ° to +80 ° Vertical: -90 ° to +20 ° |
| ブラウザGUI | |
| カメラ操作 | Brightness |
| 表示モード | Spot, Quad: Image from 16 cameras can be displayed in 4 different Quad screens or 16 split screen (JPEG only). 20 characters camera title available. |
| デジタルズーム | 1x, 2x, 4x controlled by browser GUI |
| カメラタイトル | Up to 20 alphanumeric characters |
| 時刻表示 | Time: 12H/24H, Date: 5 formats on the browser, Summer time (Manual) |
| ワンショット撮影 | A still picture will be displayed on a newly opened window. |
| SDメモリーデータのダウンロード | Still or motion Images recorded in the SDHC/SD memory card can be downloaded. |
| GUI／設定メニューの言語 | English, Italian, French, German, Spanish, Chinese, Russian, Japanese |
| システムログ | Up to 100 (Internal), Up to 4,000 (SDHC/SD memory when the recording format is set to JPEG.) error logs |
| 対応OS | Microsoft® Windows® 8, Microsoft® Windows® 7, Microsoft® Windows Vista®, Microsoft® Windows® XP SP3 |
| 対応ブラウザ | Windows® Internet Explorer® 10.0 (32 bit), Windows® Internet Explorer® 9.0 (32 bit), Windows® Internet Explorer® 8.0 (32 bit),Windows® Internet Explorer® 7.0 (32 bit), Microsoft® Internet Explorer® 6.0 SP3 |
| ネットワーク | |
| ネットワークインターフェース | 10Base-T / 100Base-TX, M12 connector (male) |
| 画像解像度 | [Aspect ratio: [4 : 3]] H.264: 1,280 x 960 / VGA (640 x 480) / QVGA (320 x 240), up to 30 fps JPEG: 1,280 x 960 / 640 x 480 / 320 x 240, up to 30 fps [Aspect ratio: [16 : 9]] H.264: 1,280 x 720 / 640 x 360 / 320 x 180, up to 30 fps JPEG: 1,280 x 720 / 640 x 360 / 320 x 180, up to 30 fps |
| H.264/MPEG-4 | [Transmission Mode] Constant bitrate / Framerate priority / Best effort [Frame Rate] 1 / 3 / 5 / 7.5 / 10 / 15 / 20 / 30 fps 1 / 3 / 5 / 7.5 / 10 / 12 / 15 / 20 / 30 fps [Bit Rate/ Client] 64 / 128 / 256 / 384 / 512 / 768 / 1,024 / 1,536 / 2,048 / 3,072 4,096 / 8,192* kbps * H.264 mode [Image Quality] LOW / NORMAL / FINE [Transmission Type] UNICAST / MULTICAST |
| JPEG | [Image Quality] 10 steps [Refresh Interval] 0.1 fps ~ 30 fps [Transmission Type] PULL / PUSH |
| 総ビットレート | 64 / 128 / 256 / 384 / 512 / 768 / 1,024 / 2,048 / 4,096 / 8,192 kbps / Unlimited |
| 対応プロトコル | IPv6: TCP/IP, UDP/IP, HTTP, HTTPS, RTP, FTP, SMTP, DNS, NTP, SNMP, DHCPv6 IPv4: TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, SMTP, DHCP, DNS, DDNS, NTP, SNMP, UPnP |
| FTPクライアント | Alarm image transmission, FTP periodic transmission (When the FTP transmission is failed, backup on an optional SDHC/SD memory card is available.) |
| 同時接続ユーザー数 | Up to 14 users (Depends on network conditions) |
| SDHC/SD Memory Card (Option) | Manufactured by Panasonic SDHC memory card: 4 GB, 8 GB, 16 GB, 32 GB SD memory card: 256 MB, 512 MB, 1 GB, 2 GB except miniSD card and microSD card |
| 携帯電話対応 | JPEG image |
| モバイル端末対応 | iPad, iPhone, iPod touch |
| アラーム | |
| アラーム入力 | VMD, Command alarm |
| アラーム動作 | SDHC/SD memory recording, E-mail notification, Indication on browser, FTP image transfer, Panasonic protocol output |
| アラームログ | With SDHC/SD memory card: 5,000 logs, without SDHC/SD memory card: 1,000 logs |
| スケジュール | VMD |
| 一般仕様 | |
| Safety/EMC Standard | UL (UL60950-1), FCC (Part15 ClassA), C-UL (CAN/CSA C22.2 No.60950-1), DOC (ICES003 ClassA) CE, IEC60950-1 (EN55022 ClassB, EN55024) |
| 電源・消費電力 | PoE (IEEE802.3af compliant) / PoE 48 V: 56 mA (Class 1 device) |
| 使用温度範囲 | –30 °C ~ +50 °C (–22 °F ~ 122 °F) |
| 使用湿度範囲 | Less than 90 % (no condensation) |
| Impact Protection | IEC 60068-2-75 test Eh, 50 J / IEC 62262 IK10 |
| 防水・防塵性能 | Camera: IP66 (IEC60529) |
| Railway Application | EN50155, EN50121 |
| 外形寸法 | ø109 mm x 47 mm (H) (ø4-9/32" x 1-27/32" (H)) With Mount Bracket: ø109 mm x 70 mm (H) (ø4-9/32" x 2-3/4" (H)) |
| 質量（約） | 350 g (0.77 lbs.) With Mount Bracket: 410 g(0.9 lbs) |
| 仕上げ | Main body: Aluminum die cast, light gray, Dome section: Clear polycarbonate resin |
「全部交換」の前に、3つの更新方法を検討します。
残せる機器と、更新が必要な機器を切り分けます。どの方法になるかは、現状を確認したうえでご提案します。
既設カメラを活かして、録画環境をまとめて更新。
カメラをすべて交換せず、録画側から更新できます。
そのまま使う
既設カメラ
WV-SW155M（既設のまま）／他メーカー・他年式のカメラ／既設の配線・PoE給電機器
ここを更新
ネットワークビデオレコーダー
メーカーをまたいで接続できる録画機。必要に応じてカメラ・配線も更新
確認・運用
モニター・PCで確認
モニター・管理用パソコン／録画設定・カメラ登録
録画機だけを更新する場合、いま設置されているカメラをそのまま使い、映像の確認と録画をひとつにまとめられることがあります。設置時期やメーカーが異なるカメラが混在していても、まとめて扱える構成にできる場合があります。
同じ型番でも、カメラ側のファームウェアや対応プロトコル、使用している機能、接続台数、必要な録画日数によって、組み合わせられるかは変わります。WV-SW155Mとの接続を保証するものではありません。型番・使用機能・台数・現在の設備の状況を確認したうえで構成を選定します。
ご相談から現地調査・設置工事まで。
- ご相談：型番・台数・お困りの内容をお知らせください。型番の確認だけのご相談でも構いません。
- 現地調査・構成の選定：残せる機器と更新が必要な機器を切り分け、構成をご提案します。必要に応じて現地を確認します。
- 機器の手配・設置工事・設定：機器の手配から設置、配線、カメラ登録、録画設定まで対応します。
- お引き渡し：操作方法をご説明し、お引き渡しします。導入後のご相談も承ります。
今あるカメラを、これからも活かせるか。
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
Panasonic WV-SW155M に関するよくある質問
Panasonic WV-SW155M は屋外で使えますか？
Panasonic WV-SW155M は屋外利用を想定した堅牢設計です（使用温度範囲｜–30 °C ~ +50 °C (–22 °F ~ 122 °F)）。設置可否は設置環境により異なるため、詳細はスペック表をご確認のうえご相談ください。
Panasonic WV-SW155M の録画におすすめの機材は？
録画機（レコーダー）はシステム構成に合わせてお選びいただけます。同一メーカーで統一する場合はメーカー純正のレコーダーも選択肢です。他メーカーのカメラが混在している場合や、今後ちがうメーカーのカメラも併用したい場合は、マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」が適しています。ただし同じ型番でも、カメラ側のファームウェアやONVIFの対応状況、接続台数・録画日数によって必要な構成は変わります。お使いのカメラの型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
