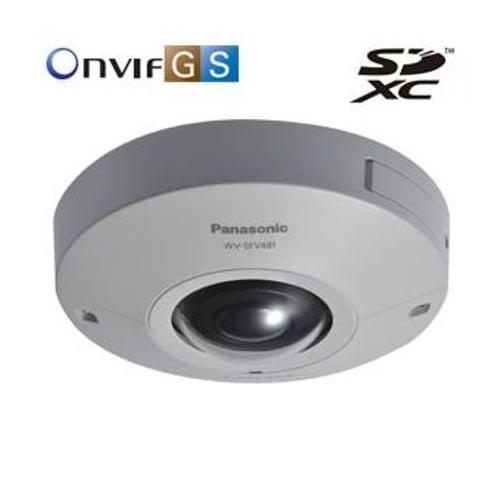

【Panasonic】 WV-SFV481 ネットワークカメラ
WV-SFV481
WV-SFV481 は、パナソニック（i-PRO）のネットワークカメラです。レンズの焦点距離は 1.38 mm {1/16 inches} です。
この製品の特徴
- イメージセンサー｜1/2 type MOS image sensor, Built-in primary color lter
- 焦点距離｜1.38 mm {1/16 inches}
- 画角｜Horizontal : 180° Vertical : 180°
- 使用温度範囲｜-40℃〜+50℃
WV-SFV481を現在お使いの法人・事業者様へ
今あるカメラを活かしながら、必要な範囲だけ更新。
WV-SFV481が正常に映っている場合、カメラはそのまま使い、録画機だけを更新できることがあります。録画機の交換から、必要な箇所のカメラの交換・追加、配線、設定、設置工事まで対応します。
どこまで残せてどこを更新するかは、型番・台数・必要な機能・いまの設備の状況を確認したうえで構成を選定します。まずは現状をお聞かせください。
このカメラを活かせる構成を確認する › 現地調査・更新工事を相談する ›
お電話でもご相談いただけます 0120-495-666（「WV-SFV481について」とお伝えください）
こんなお困りごとから、ご相談ください
- 録画機が故障した・同じものが入手できない
- 既設のカメラを残したまま更新したい
- 一部のカメラだけ交換・追加したい
- メーカーが混在していて、配線も含めて相談したい
- 他社が設置した設備で、相談先が分からない
WV-SFV481 の概要
WV-SFV481 は、ネットワーク経由で映像を確認できるパナソニック（i-PRO）のネットワークカメラです。イメージセンサーは 1/2 type MOS image sensor, Built-in primary color lter です。仕様の詳細は下の仕様表をご覧ください。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
レンズの焦点距離は 1.38 mm {1/16 inches} です。画角は Horizontal : 180° Vertical : 180° です。最低照度やシャッタースピードなどの詳細は仕様表に記載しています。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源と消費電力は仕様表に記載しています。使用温度範囲は -40℃〜+50℃ です。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
WV-SFV481 の録画について
映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。メーカーが異なる録画機と組み合わせられる場合もあります。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。対応が確認できている機種は DIGISTOR 対応カメラ一覧 にまとめています。
WV-SFV481 の増設・入れ替えのご相談
WV-SFV481 の増設や、他機種への入れ替えをご検討の際はご相談ください。現在お使いのカメラの型番と台数、録画機の機種をお知らせいただければ、接続できる構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | WV-SFV481 |
|---|---|
| カメラ部 | |
| イメージセンサー | 1/2 type MOS image sensor, Built-in primary color lter |
| 走査方式 | Progressive |
| 走査領域 | 5.54 mm(H) × 5.54mm (V) {7/32 inches (H) × 7/32 inches (V)} |
| 最低照度 | Color : 0.3 lx (F1.9, Maximum shutter : Off (1/30 s), AGC : High) Color : 0.02 lx (F1.9, Maximum shutter : max. 16/30 s, AGC : High) BW : 0.04 lx (F1.9, Maximum shutter : Off (1/30 s), AGC : High) BW : 0.003 lx(F1.9, Maximum shutter : max. 16/30 s, AGC : High) |
| ホワイトバランス | AWC (2,000 ~ 10,000 K), ATW1 (2,700 ~ 6,000 K), ATW2 (2,000 ~ 6,000 K) |
| 光量制御モード | Indoor scene (50 Hz / 60 Hz) / ELC |
| 最長露光時間 | max. 1/10000 s, max. 1/4000 s, max. 1/2000 s, max. 1/1000 s, max. 1/500 s, max. 1/250 s, max. 1/120 s, max. 1/100 s, max. 2/120 s, max. 2/100 s, max. 3/120 s, max. 3/100 s, max. 1/30 s, max. 2/30 s, max. 4/30 s, max. 6/30 s, max. 10/30 s, max. 16/30 s |
| Wide dynamic range | ON / OFF |
| 黒レベル補正 | On / Off (only when Wide Dynamic range : Off) |
| ゲイン（AGC） | On(High) / On(Mid) / On(Low) / Off |
| デイナイト（ICR） | Off / On / Auto1(Normal) / Auto2(IR Light) / Auto3(SCC) |
| デジタルノイズリダクション | High / Low |
| 動作検知 | On / Off, 4 areas available |
| Number of the preset positions | 16 Preset can only be used when the image type is Quad PTZ or Single PTZ. |
| Auto mode | Auto pan/ Preset sequence Auto mode can only be used when the image type is Quad PTZ or Single PTZ. |
| Self return | 10 s / 20 s / 30 s / 1 min / 2 min / 3 min / 5 min / 10 min / 20 min / 30 min / 60 min Self return can only be used when the image type is Quad PTZ or Single PTZ. |
| プライバシーゾーン | On / Off (up to 8 zones available) |
| VIQS | On / Off (up to 8 zones) Only for sheye image. |
| カメラタイトル（OSD） | On / Off Up to 20 characters (alphanumeric characters, marks) * You can specify characters to be displayed on each of the four screens when “Quad streams” is selected. |
| Back focus | Auto back focus / Focus / Adjusting method (Auto/ Preset/ Fix) |
| Video analytics | Optional Alarm : Intruder detection, Object detection, Cross line detection, Loitering detection, Scene change detection Others: Heat-map, People Counting, MOR(Moving Object Remover) * Alarm and others don't work as the same time. |
| Rotation | mechanical : -45° to 45°, electrical : Panorama/Double Panorama : 90°,180°, 270°, Fisheye : N/A |
| レンズ | |
| 焦点距離 | 1.38 mm {1/16 inches} |
| 画角 | Horizontal : 180° Vertical : 180° |
| 開放F値 | 1 : 1.9 |
| Adjusting angle | ±45° |
| Image rotation | Mechanical Image rotation, about every 3.3° |
| ブラウザGUI | |
| カメラ操作 | Brightness, AUX On / Off |
| 表示モード | Spot, Quad : Image from 16 cameras can be displayed in 4 different Quad screens or 16 split screen (JPEG only). 20 characters camera title available. |
| Zoom | electronic zoom |
| カメラタイトル | Up to 20 alphanumeric characters |
| 時刻表示 | Time : 12H/24H, Date: 5 formats on the browser, Summer time (Manual) |
| アラーム制御 | Reset |
| ワンショット撮影 | A still picture will be displayed on a newly opened window. |
| 音声 | Mic (Line) Input: On / Off Volume adjustment: Low / Middle / High Audio Output : On / Off Volume adjustment: Low / Middle / High |
| SDメモリーデータのダウンロード | Still or motion Images recorded in the SDXC/SDHC/SD memory card can be downloaded. |
| GUI／設定メニューの言語 | English, Italian, French, German, Spanish, Portuguese, Russian, Chinese, Japanese |
| システムログ | Up to 100 (Internal), Up to 4,000 (SDXC/SDHC/SD memory when the recording format is set to JPEG.) error logs |
| 対応OS | Microsoft® Windows® 8.1 Microsoft® Windows® 8 Microsoft® Windows® 7 Microsoft® Windows Vista® |
| 対応ブラウザ | Windows® Internet Explorer® 11(32 bit) Windows® Internet Explorer® 10 (32 bit) Windows® Internet Explorer® 9 (32 bit) Windows® Internet Explorer® 8 (32 bit) Windows® Internet Explorer® 7 (32 bit) |
| ネットワーク | |
| ネットワークインターフェース | 10Base-T / 100Base-TX, M12 connector (female) |
| H.264 | [Transmission Mode] Constant bit rate / VBR / Frame rate / Best effort / Advanced VBR [Frame Rate] <When VBR / Frame rate / Advanced VBR is selected> 1 fps/ 3 fps/ 5 fps*/ 7.5 fps*/ 10 fps*/ 12 fps*/ 15 fps*/ 20 fps*/ 30 fps* * "Frame rate*" is limited to "Bit rate". When a value with an asterisk (*) on the right of it is selected, the actual frame rate may be lower that the value selected. [Max Bit Rate/Client] 64 kbps / 128 kbps* / 256 kbps* / 384 kbps* / 512 kbps* / 768 kbps* / 1024 kbps* / 1536 kbps* / 2048 kbps* / 3072 kbps* / 4096 kbps* / 6144 kbps* / 8192 kbps* / 10240 kbps* / 12288 kbps* / 14336 kbps* / 16384 kbps* / 20480 kbps* / 24576 kbps* / 30720 kbps* * The available range of the H.264 bit rate varies depending on the setting selected for “Image capture size”. [Image Quality] <When Constant bit rate/ Best effort is selected> Low/ Normal/ Fine <When VBR is selected> 0 SUPER FINE / 1 FINE / 2 / 3 / 4 / 5 NORMAL / 6 / 7/ 8 / 9 LOW [Refresh Interval] 0.2 / 0.25 / 0.33 / 0.5 / 1 / 2 / 3 / 4 / 5 s [Smart Coding mode] On (Low / Mid / High) / Off (Only when "Variable bit rate" is selected) [Transmission Type] UNICAST / MULTICAST |
| JPEG | [Image Quality] 0 SUPER FINE / 1 FINE / 2 / 3 / 4 / 5 NORMAL / 6 / 7 / 8 / 9 LOW (10 steps : 0-9) [Transmission Type] PULL / PUSH [Transmission interva] 0.1 fps – 30 fps (JPEG frame rate will be restricted when displaying both JPEG and H.264 images.) |
| 音声圧縮方式 | G.726 (ADPCM) 32 kbps/16 kbps, G.711 64 kbps / AAC-LC 64kbps / 96kbps / 128kbps |
| 総ビットレート | Unlimited / 64 / 128 / 256 / 384 / 512 / 768 / 1,024 / 2,048 / 4,096 / 8,192 kbps |
| 対応プロトコル | IPv6 : TCP/IP, UDP/IP, HTTP, HTTPS, RTP, FTP, SMTP, DNS, NTP, SNMP, DHCPv6, MLD, ICMP, ARP IPv4 : TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, SMTP, DHCP, DNS, DDNS, NTP, SNMP, UPnP, IGMP, ICMP,ARP |
| FTPクライアント | Alarm image transmission, FTP periodic transmission (When the FTP transmission is failed, backup on an optional SD memory card is available.) |
| 同時接続ユーザー数 | Up to 14 users (Depends on network conditions) |
| SDXC／SDHC／SDメモリーカード（別売） | SD (SDHC/SDXC) card: Panasonic 2 GB, 4 GB*, 8 GB*, 16 GB*, 32 GB*, 64 GB** model *SDHC card, ** SDXC card (except miniSD card and microSD card) |
| 携帯電話対応 | JPEG image, AUX control (by access level) |
| モバイル端末対応 | iPad, iPhone, iPod touch (iOS 4.2.1 or later) Android™ mobile terminals |
| アラーム | |
| アラーム入力 | 3 terminals input, VMD, Command alarm |
| アラーム動作 | SDXC/SDHC/SD memory recording, E-mail noti cation, HTTP alarm noti cation Indication on browser, FTP image transfer, Panasonic protocol output |
| アラームログ | SDXC/SDHC/SD memory recording, E-mail noti cation, HTTP alarm noti cation Indication on browser, FTP image transfer, Panasonic protocol output |
| スケジュール | Alarm / VMD / Access permission / H.264 recording / Scene fi le |
| 入出力 | |
| Monitor output | VBS : 1.0 V [p-p]/75 Ω, composite, ø3.5 mm mini jack (monaural) An NTSC or PAL monitor can be connected to the camera (the monitor type can be changed by the software). Audio out or monitor out can be selected for the audio/monitor output plug |
| マイク／ライン入力 | ø3.5 mm monaural mini jack, Input impedance: Approx. 2 kΩ For microphone input : Recommended applicable microphone : Plug-in power type Supply voltage : 2.5 V ±0.5 V Recommended sensitivity of microphone : -48 dB ±3 dB (0 dB=1 V/Pa, 1 kHz) For line input : Input level: Approx. –10 dBV |
| 音声出力 | ø3.5 mm stereo mini jack Output impedance : Approx. 600 Ω (unbalanced) Output level : –20 dBV |
| 外部入出力端子 | ALARM IN1 (DAY/NIGHT IN), ALARM IN2 (ALARM OUT), ALARM IN3 (AUX OUT) |
| 一般仕様 | |
| Mounting method | Ceiling / Wall |
| 安全規格 | UL (UL60950-1), C-UL (CAN/CSA C22.2 No.60950-1), CE, IEC60950-1 |
| EMS | FCC (Part15 ClassA), ICES003 ClassA, EN55022 ClassB, EN55024 |
| 電源・消費電力 | DC 12 V, PoE (IEEE802.3af compliant) / DC12 V : 910 mA / Approx. 10.9 W PoE DC 48 V : 200 mA / Approx. 9.6 W (Class 0 device) |
| 使用温度範囲 | -40 °C to +50 °C (-40 °F to 122 °F) |
| 使用湿度範囲 | 10% to 90 % (no condensation) |
| 防水・防塵性能 | IP66, IEC60529 measuring standard compatible, Type 4X(UL50), NEMA 4X compliant |
| 耐衝撃性能 | Compliant with 50J (IEC 60068-2-75 / IK10 (IEC 62262) |
| Railway Application | EN50155-T3, EN50121, DIN5510 |
| 外形寸法 | When using the attachment plate : ø154 mm × 60.5 mm (H) {ø6-1/16 inches × 2-3/8 inches (H)} Dome radius 35 mm {1-3/8 inches} When using the base bracket: ø164 mm × 96.5 mm (H) {ø6-15/32 inches × 3-13/16 inches (H)} Dome radius 35 mm {1-3/8 inches} |
| 質量（約） | When using the attachment plate : Approx. 860 g {1.90 lbs} When using the base bracket : Approx. 1.3 kg {2.87 lbs} |
| 仕上げ | Main body : Aluminum die cast, light gray Dome section : Clear polycarbonate resin |
「全部交換」の前に、3つの更新方法を検討します。
残せる機器と、更新が必要な機器を切り分けます。どの方法になるかは、現状を確認したうえでご提案します。
既設カメラを活かして、録画環境をまとめて更新。
カメラをすべて交換せず、録画側から更新できます。
そのまま使う
既設カメラ
WV-SFV481（既設のまま）／他メーカー・他年式のカメラ／既設の配線・PoE給電機器
ここを更新
ネットワークビデオレコーダー
メーカーをまたいで接続できる録画機。必要に応じてカメラ・配線も更新
確認・運用
モニター・PCで確認
モニター・管理用パソコン／録画設定・カメラ登録
録画機だけを更新する場合、いま設置されているカメラをそのまま使い、映像の確認と録画をひとつにまとめられることがあります。設置時期やメーカーが異なるカメラが混在していても、まとめて扱える構成にできる場合があります。
同じ型番でも、カメラ側のファームウェアや対応プロトコル、使用している機能、接続台数、必要な録画日数によって、組み合わせられるかは変わります。WV-SFV481との接続を保証するものではありません。型番・使用機能・台数・現在の設備の状況を確認したうえで構成を選定します。
ご相談から現地調査・設置工事まで。
- ご相談：型番・台数・お困りの内容をお知らせください。型番の確認だけのご相談でも構いません。
- 現地調査・構成の選定：残せる機器と更新が必要な機器を切り分け、構成をご提案します。必要に応じて現地を確認します。
- 機器の手配・設置工事・設定：機器の手配から設置、配線、カメラ登録、録画設定まで対応します。
- お引き渡し：操作方法をご説明し、お引き渡しします。導入後のご相談も承ります。
今あるカメラを、これからも活かせるか。
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
Panasonic WV-SFV481 に関するよくある質問
Panasonic WV-SFV481 は屋外で使えますか？
Panasonic WV-SFV481 は屋外利用を想定した堅牢設計です（使用温度範囲｜-40℃〜+50℃）。設置可否は設置環境により異なるため、詳細はスペック表をご確認のうえご相談ください。
Panasonic WV-SFV481 の録画におすすめの機材は？
録画機（レコーダー）はシステム構成に合わせてお選びいただけます。同一メーカーで統一する場合はメーカー純正のレコーダーも選択肢です。他メーカーのカメラが混在している場合や、今後ちがうメーカーのカメラも併用したい場合は、マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」が適しています。ただし同じ型番でも、カメラ側のファームウェアやONVIFの対応状況、接続台数・録画日数によって必要な構成は変わります。お使いのカメラの型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
