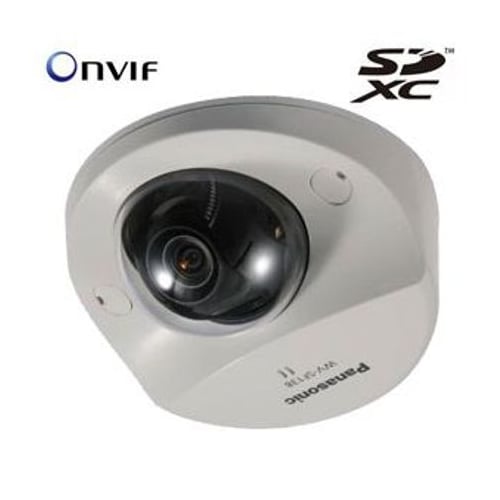

【Panasonic】 WV-SF138 ネットワークカメラ
WV-SF138
WV-SF138 は、パナソニック（i-PRO）のネットワークカメラです。有効画素数は 約3.1メガピクセル です。レンズの焦点距離は 1.95 mm {5/64 inches} です。
この製品の特徴
- イメージセンサー｜1/3 type MOS Sensor
- 有効画素数｜約3.1メガピクセル
- 焦点距離｜1.95 mm {5/64 inches}
- 使用温度範囲｜0℃〜+40℃ {32 °F to 104 °F}
- 外形寸法｜ø104 mm x 47 (H) mm {ø4-3/32 inches x 1-27/32 inches (H)}
WV-SF138を現在お使いの法人・事業者様へ
今あるカメラを活かしながら、必要な範囲だけ更新。
WV-SF138が正常に映っている場合、カメラはそのまま使い、録画機だけを更新できることがあります。録画機の交換から、必要な箇所のカメラの交換・追加、配線、設定、設置工事まで対応します。
どこまで残せてどこを更新するかは、型番・台数・必要な機能・いまの設備の状況を確認したうえで構成を選定します。まずは現状をお聞かせください。
このカメラを活かせる構成を確認する › 現地調査・更新工事を相談する ›
お電話でもご相談いただけます 0120-495-666（「WV-SF138について」とお伝えください）
こんなお困りごとから、ご相談ください
- 録画機が故障した・同じものが入手できない
- 既設のカメラを残したまま更新したい
- 一部のカメラだけ交換・追加したい
- メーカーが混在していて、配線も含めて相談したい
- 他社が設置した設備で、相談先が分からない
WV-SF138 の概要
WV-SF138 は、ネットワーク経由で映像を確認できるパナソニック（i-PRO）のネットワークカメラです。イメージセンサーは 1/3 type MOS Sensor です。有効画素数は 約3.1メガピクセル です。仕様の詳細は下の仕様表をご覧ください。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
レンズの焦点距離は 1.95 mm {5/64 inches} です。最低照度やシャッタースピードなどの詳細は仕様表に記載しています。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源・消費電力は PoE (IEEE802.3af compliant) / PoE 48 V: 110 mA (Class 2 device) です。使用温度範囲は 0℃〜+40℃ {32 °F to 104 °F} です。外形寸法は ø104 mm x 47 (H) mm {ø4-3/32 inches x 1-27/32 inches (H)}、質量は Approx. 260 g { 0.57 lbs} です。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
WV-SF138 の録画について
映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。メーカーが異なる録画機と組み合わせられる場合もあります。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。対応が確認できている機種は DIGISTOR 対応カメラ一覧 にまとめています。
WV-SF138 の増設・入れ替えのご相談
WV-SF138 の増設や、他機種への入れ替えをご検討の際はご相談ください。現在お使いのカメラの型番と台数、録画機の機種をお知らせいただければ、接続できる構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | WV-SF138 |
|---|---|
| カメラ部 | |
| イメージセンサー | 1/3 type MOS Sensor |
| 有効画素数 | Approx. 3.1 megapixels |
| 走査方式 | Progressive scan |
| 走査領域 | 4.51 mm(H) x 3.38 mm(V) {11/64 inches (H) x 9/64 inches (V)} |
| 最低照度 | Color: 1.2 lx, BW: 0.9 lx (F2.2, Auto slow shutter: Off (1/30s), Gain:On(High)) Color: 0.075 lx, BW 0.056 lx (F2.2, Auto slow shutter: Max. 16/30s, Gain:On(High)) |
| ホワイトバランス | AWC (2,000 ~ 10,000 K), ATW1 (2,700 ~ 6,000 K), ATW2 (2,000 ~ 6,000 K) |
| 光量制御モード | Indoor scene (50 Hz/60 Hz)/ ELC |
| シャッタースピード | Max shutter: 1/30, 3/100, 3/120, 2/100, 2/120, 1/100, 1/120, 1/250, 1/500, 1/1,000, 1/2,000, 1/4,000, 1/10,000(only at Super Dynamic OFF) |
| スーパーダイナミック | ON / OFF |
| 顔スーパーダイナミック | ON / OFF (Only at Super Dynamic: ON) |
| 黒レベル補正 | ON / OFF (Only at Super Dynamic: OFF) |
| 霧補正 | ON / OFF |
| ゲイン（AGC） | ON (LOW, MID, HIGH) / OFF |
| 電子増感 | OFF / Max. 2x (2/30 s), 4x (4/30 s), 6x (6/30 s), 10x (10/30 s), 16x (16/30 s) |
| Day/Night (Electrical) | OFF / Auto |
| デジタルノイズリダクション | High / Low |
| 動作検知 | ON / OFF, 4 areas available |
| プライバシーゾーン | ON / OFF (up to 2 zones available) |
| VIQS | ON / OFF(up to 2 zones available) |
| カメラタイトル（OSD） | Up to 20 characters (alphanumeric characters, marks), ON / OFF |
| Mirror Upside Down | ON / OFF |
| Lens Distortion Compensation | 256 steps |
| レンズ | |
| 焦点距離 | 1.95 mm {5/64 inches} |
| ズーム比 | 1x / Extra Zoom 3x (2 megapixels at 640×360 resolution) |
| 画角 | Horizontal: 100° Vertical: 81° (3 megapixels [4:3]) Horizontal: 95° Vertical: 62° (2/1.3 megapixels [16:9]) Horizontal: 84° Vertical: 68° (1.3 megapixels [4:3]) |
| 開放F値 | 1 : 2.2 |
| フォーカス範囲 | 0.5 m ~ ∞ |
| 絞り範囲 | F2.2 |
| 画角調整 | |
| 画角調整範囲 | • Ceiling installation Horizontal: -20° to +20° Vertical: -20° to +90° • Wall installation Horizontal: -80° to +80° Vertical: -90° to +20° |
| ブラウザGUI | |
| カメラ操作 | Brightness |
| 表示モード | Spot, Quad: Image from 16 cameras can be displayed in 4 different Quad screens or 16 split screen (JPEG only). 20 characters camera title available. |
| デジタルズーム | 1x, 2x, 4x controlled by browser GUI |
| カメラタイトル | Up to 20 alphanumeric characters |
| 時刻表示 | Time: 12H/24H, Date: 5 formats on the browser, Summer time (Manual) |
| アラーム制御 | Reset |
| ワンショット撮影 | A still picture will be displayed on a newly opened window. |
| 音声 | Mic Input: ON / OFF Volume adjustment: Low / Middle / High |
| SDメモリーデータのダウンロード | Still or motion Images recorded in the SDXC/SDHC/SD memory card can be downloaded. |
| GUI／設定メニューの言語 | English, Italian, French, German, Spanish, Russian, Chinese, Japanese |
| システムログ | Up to 100 (Internal) Up to 4,000 (SDXC/SDHC/SD memory when the recording format is set to JPEG.) error logs |
| 対応OS | Microsoft® Windows® 8, Microsoft® Windows® 7, Microsoft® Windows Vista®, Microsoft® Windows® XP SP3 |
| 対応ブラウザ | Windows® Internet Explorer® 10.0 (32 bit), Windows® Internet Explorer® 9.0 (32 bit), Windows® Internet Explorer® 8.0 (32 bit),Windows® Internet Explorer® 7.0 (32 bit) |
| ネットワーク | |
| ネットワークインターフェース | 10Base-T / 100Base-TX, RJ-45 connector |
| 画像解像度 | [Image Capture Mode:2 mega pixel [16:9]] H.264: 1,920 x 1,080 / 640 x 360 / 320 x 180, up to 30 fps JPEG (MJPEG): 1,920 x 1,080 / 640 x 360 / 320 x 180, up to 30 fps [Image Capture Mode:1.3 mega pixel [16:9]] H.264: 1,280 x 720 / 640 x 360 / 320 x 180, up to 30 fps JPEG (MJPEG): 1,280 x 720 / 640 x 360 / 320 x 180, up to 30 fps [Image Capture Mode:1.3 mega pixel [4:3]] H.264: 1,280 x 960 / VGA(640 x 480) / QVGA(320 x 240), up to 30 fps JPEG (MJPEG): 1,280 x 960 / VGA(640 x 480) / QVGA(320 x 240), up to 30 fps [Image Capture Mode:3 mega pixel [4:3]] H.264: 1,280 x 960, up to 15 fps JPEG (MJPEG): 2,048 x1,536, up to 15 fps |
| H.264 | [Transmission Mode] Constant bitrate / Frame rate priority / Best effort /Advanced VBR [Frame Rate] 1 / 3 / 5 / 7.5 / 10 / 12 / 15 / 20 / 30 fps [Bit Rate/Client] Constant bit rate/Best effort: 64 / 128 / 256 / 384 / 512 / 768 / 1,024 / 1,536 / 2,048 / 3,072 / 4,096 / 6,144 / 8,192 / 10,240 / 12,288 / 14,336 kbps [Image Quality] LOW / NORMAL / FINE [Refresh Interval] 0.2 / 0.25 / 0.33 / 0.5 / 1 / 2 / 3 / 4 / 5 s [Transmission Type] UNICAST / MULTICAST |
| JPEG | [Image Quality] 10 steps [Refresh Interval] 0.1 fps ~ 30 fps [Transmission Type] PULL / PUSH |
| Cropping | 2 megapixels [16:9] H.264 640×360/ 320×180, Max. 30 fps MJPEG 640×360/ 320×180, Max. 30 fps 1.3 megapixels [16:9] H.264 640×360/ 320×180, Max. 30 fps MJPEG 640×360/ 320×180, Max. 30 fps 1.3 megapixels [4:3] H.264 VGA (640×480)/ QVGA (320×240), Max. 30 fps MJPEG VGA (640×480)/ QVGA (320×240), Max. 30 fps |
| 音声圧縮方式 | G.726 (ADPCM) 32 kbps / 16 kbps, G.711 64 kbps for transmitting, AAC for audio recording and sound detection |
| 音声モード | OFF / Mic (Line) input / Audio output / Interactive (Half duplex) / Interactive (Full duplex) |
| 音声の認証 | Level 1 only / Level 2 higher / All users |
| 総ビットレート | 64 / 128 / 256 / 384 / 512 / 768 / 1,024 / 2,048 / 4,096 / 8,192 kbps / Unlimited |
| 対応プロトコル | IPv6: TCP/IP, UDP/IP, HTTP, HTTPS, RTP, FTP, SMTP, DNS, NTP, SNMP, DHCPv6, MLD, ICMP, ARP IPv4: TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP,FTP, SMTP, DHCP, DNS, DDNS, NTP, SNMP, UPnP, IGMP, ICMP, ARP |
| FTPクライアント | Alarm image transmission, FTP periodic transmission (When the FTP transmission is failed, backup on an optional SDXC/SDHC/SD memory card is available. ) |
| 同時接続ユーザー数 | Up to 14 users (Depends on network conditions) |
| SDXC／SDHC／SDメモリーカード（別売） | H.264 recording (Audio recording is enable): Manual REC / Alarm REC (Pre/Post) / Schedule REC JPEG recording: Manual REC / Alarm REC (Pre/Post) / Backup upon network failure Compatible SD (SDHC/SDXC) card: Panasonic 2 GB, 4 GB*, 8 GB*, 16 GB*, 32 GB*, 64GB** model *SDHC card, ** SDXC card (except miniSD card and microSD card) |
| 携帯電話対応 | JPEG image |
| モバイル端末対応 | iPad, iPhone, iPod touch (iOS 4.2.1 or later), Android™ mobile terminals |
| アラーム | |
| アラーム入力 | VMD, Command alarm, Sound detection |
| アラーム動作 | SDXC/SDHC/SD memory recording, E-mail notification, Indication on browser, FTP image transfer, Panasonic protocol output |
| アラームログ | With SDXC/SDHC/SD memory card: 5,000 logs, without SDXC/SDHC/SD memory card: 1,000 logs |
| スケジュール | Alarm / VMD / Access permission / H.264 recording / Sound detection |
| 入出力 | |
| Microphone | Built-in microphone |
| 一般仕様 | |
| Safety/EMC Standard | UL (UL60950-1), C-UL (CAN/CSA C22.2 No.60950-1), CE, IEC60950-1 FCC Part15 Class A, ICES-003 Class A, EN55022 Class B, EN55024 |
| 電源・消費電力 | PoE (IEEE802.3af compliant) / PoE 48 V: 110 mA (Class 2 device) |
| 使用温度範囲 | 0 °C to +40 °C {32 °F to 104 °F} |
| 使用湿度範囲 | Less than 90 % (no condensation) |
| 外形寸法 | ø104 mm x 47 (H) mm {ø4-3/32 inches x 1-27/32 inches (H)} |
| 質量（約） | Approx. 260 g { 0.57 lbs} |
| 仕上げ | Main body: ABS resin, sail white Dome cover: Clear polycarbonate resin |
「全部交換」の前に、3つの更新方法を検討します。
残せる機器と、更新が必要な機器を切り分けます。どの方法になるかは、現状を確認したうえでご提案します。
既設カメラを活かして、録画環境をまとめて更新。
カメラをすべて交換せず、録画側から更新できます。
そのまま使う
既設カメラ
WV-SF138（既設のまま）／他メーカー・他年式のカメラ／既設の配線・PoE給電機器
ここを更新
ネットワークビデオレコーダー
メーカーをまたいで接続できる録画機。必要に応じてカメラ・配線も更新
確認・運用
モニター・PCで確認
モニター・管理用パソコン／録画設定・カメラ登録
録画機だけを更新する場合、いま設置されているカメラをそのまま使い、映像の確認と録画をひとつにまとめられることがあります。設置時期やメーカーが異なるカメラが混在していても、まとめて扱える構成にできる場合があります。
同じ型番でも、カメラ側のファームウェアや対応プロトコル、使用している機能、接続台数、必要な録画日数によって、組み合わせられるかは変わります。WV-SF138との接続を保証するものではありません。型番・使用機能・台数・現在の設備の状況を確認したうえで構成を選定します。
ご相談から現地調査・設置工事まで。
- ご相談：型番・台数・お困りの内容をお知らせください。型番の確認だけのご相談でも構いません。
- 現地調査・構成の選定：残せる機器と更新が必要な機器を切り分け、構成をご提案します。必要に応じて現地を確認します。
- 機器の手配・設置工事・設定：機器の手配から設置、配線、カメラ登録、録画設定まで対応します。
- お引き渡し：操作方法をご説明し、お引き渡しします。導入後のご相談も承ります。
今あるカメラを、これからも活かせるか。
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
Panasonic WV-SF138 に関するよくある質問
Panasonic WV-SF138 は屋外で使えますか？
Panasonic WV-SF138 は屋外利用を想定した堅牢設計です（使用温度範囲｜0℃〜+40℃ {32 °F to 104 °F}）。設置可否は設置環境により異なるため、詳細はスペック表をご確認のうえご相談ください。
Panasonic WV-SF138 の録画におすすめの機材は？
録画機（レコーダー）はシステム構成に合わせてお選びいただけます。同一メーカーで統一する場合はメーカー純正のレコーダーも選択肢です。他メーカーのカメラが混在している場合や、今後ちがうメーカーのカメラも併用したい場合は、マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」が適しています。ただし同じ型番でも、カメラ側のファームウェアやONVIFの対応状況、接続台数・録画日数によって必要な構成は変わります。お使いのカメラの型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
