【i-PRO】 WV-S8543LUX ネットワークカメラ

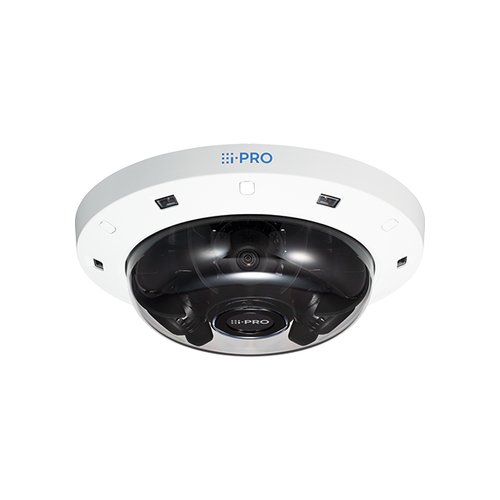

i-PRO WV-S8543LUX
WV-S8543LUX は、i-PRO（旧パナソニック）のネットワークカメラです。有効画素数は 約520万画素 です。
この製品の特徴
- イメージセンサー｜約1/2.7型CMOSセンサー
- 有効画素数｜約520万画素
- 質量｜約3.1 kg
WV-S8543LUX の概要
WV-S8543LUX は、ネットワーク経由で映像を確認できる i-PRO（旧パナソニック）のネットワークカメラです。イメージセンサーは 約1/2.7型CMOSセンサー です。有効画素数は 約520万画素 です。仕様の詳細は下の仕様表をご覧ください。すでに設置されている機器との組み合わせや、増設のご相談も承ります。
カメラ・レンズ性能
最低照度やシャッタースピードなどの詳細は仕様表に記載しています。必要な画質は「人がいることが分かればよい」のか「顔や文字を判別したい」のかで変わります。用途をお聞かせいただければ、必要な画角と台数をご提案します。
設置環境と電源
電源・消費電力は PoE+（IEEE802.3at準拠） です。PoE給電に対応する機種であれば、LANケーブル1本で給電と通信をまかなえます。既設のスイッチングハブが必要な電力を供給できるかは、設置前にご確認ください。
WV-S8543LUX の録画について
映像はネットワーク経由で録画機器や録画ソフトウェアに保存できます。メーカーが異なる録画機と組み合わせられる場合もあります。お使いの録画機の型番と台数をお知らせいただければ、接続可否を確認してお伝えします。対応が確認できている機種は DIGISTOR 対応カメラ一覧 にまとめています。
WV-S8543LUX の増設・入れ替えのご相談
WV-S8543LUX の増設や、他機種への入れ替えをご検討の際はご相談ください。現在お使いのカメラの型番と台数、録画機の機種をお知らせいただければ、接続できる構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
故障・交換のご相談と型番の調べ方はこちら ›
| 型式 | WV-S8543LUX |
|---|---|
| 基本 | |
| 項目 | 仕様 |
| 屋内/屋外 | 屋外対応 |
| 電源 | PoE+（IEEE802.3at準拠） |
| 消費電力 | PoE+ DC 54 V ：470 mA／約25.4 W（クラス4機器） |
| 使用環境 | 使用温度範囲 ： －40 ℃～+60 ℃※ （電源投入時： －20 ℃～+60 ℃） 使用湿度範囲 ： 10 ％～100 ％（結露しないこと） ※IR LED Lightを常時点灯して使用する場合、使用温度範囲の上限は+50 ℃です |
| 外部I／O端子※1 | ALARM IN 1（アラーム入力1／白黒切換入力／自動時刻調整入力） 1 端子 ALARM IN 2（アラーム入力2／アラーム出力） 1 端子 ALARM IN 3（アラーム入力3／アラーム出力／AUX 出力） 1 端子 |
| オ－ディオ入力※1 | [マイク入力時] φ3.5 mmステレオミニジャック（ステレオ入力）、使用可能マイク ：プラグインパワー方式（感度：－48 dB±3 dB（0 dB=1 V／Pa、1 kHz）、入力インピーダンス ：約2 kΩ 不平衡、供給電圧 ：2.4 V±0.5 V [ライン入力時] 入力レベル ：約−10 dBV |
| オーディオ出力※1 | φ3.5 mmステレオミニジャック（モノラル出力） 出力インピーダンス ：約600 Ω 不平衡 出力レベル ：－20 dBV |
| 防水性 | IP67／IP66（IEC 60529／JIS C 0920）、Type 4X（UL50E）、NEMA 4X準拠 |
| 耐衝撃性 | IK10（IEC 62262） |
| 耐風速性 | 風速40 m/s 以下 |
| 寸法 | ［最大径］φ300 mm［高さ］90 mm |
| 質量 | 約3.1 kg |
| 仕上げ | 本体 ： アルミダイカスト i-PRO ホワイト、外郭ねじ ：ステンレス（耐食処理）、 ドームカバー：ポリカーボネート樹脂 クリア |
| その他 | いたずら防止構造 |
| カメラ部 | |
| 項目 | 仕様 |
| 撮像素子 | 約1/2.7型CMOSセンサー |
| 有効画素数 | 約520万画素 |
| 走査面積 | 5.38（H）mm × 3.02（V）mm |
| 走査方式 | プログレッシブ |
| 最低照度（カラー） | 0.3 lx（50IRE、F2.0、最長露光時間：OFF（1/30 s）、AGC：11） 0.019 lx（50IRE、F2.0、最長露光時間：最大16/30 s、AGC：11）※換算値 |
| 最低照度（白黒） | 0 lx（ 50IRE、F2.0、最長露光時間：OFF（1/30 s）、AGC：11、IR LED点灯時） 0.12 lx（ 50IRE、F2.0、最長露光時間：OFF（1/30 s）、AGC：11） 0.0075 lx（ 50IRE、F2.0、最長露光時間：最大16/30 s、AGC：11）※換算値 |
| インテリジェントオート（iA） | On／Off |
| スーパーダイナミック | On／Off、0から31の範囲でレベル設定が可能 |
| ダイナミックレンジ | 最大108 dB（スーパーダイナミックOn、レベル31） |
| 最大ゲイン | 0から11の範囲でレベル設定が可能 |
| 暗部補正 | 0から255の範囲でレベル設定が可能 |
| 逆光／強光補正 | 逆光補正（BLC）／強光補正(HLC)／Off 0から31の範囲でレベル設定が可能（スーパーダイナミック、インテリジェントオートがOff 時のみ） |
| 霧補正 | On／Off 0から8の範囲でレベル設定が可能（インテリジェントオート、コントラスト自動調整が Off 時のみ） |
| 光量制御モード | フリッカレス（50 Hz）／フリッカレス（60 Hz）／ELC |
| 最長露光時間 | 【30fps モード】最大1/10000 s、最大1/4000 s、最大1/2000 s、4大1/1000 s、最大1/500 s、最大1/250 s、最大1/120 s、最大1/100 s、最大2/120 s、最大2/100 s、最大3/120 s、最大1/30 s、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s 【25fps モード】最大1/10000 s、最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s |
| カラー／白黒切換 | Off／On（IR Light Off）／On（IR Light On）／Auto1（IR Light Off）／Auto2（IR Light On）／Auto3（SCC） |
| IR LED Ligh | High／Middle／Low／Off、最長照射距離 ： 15m |
| ホワイトバランス | ATW1／ATW2／AWC |
| デジタルノイズリダクション | 0から255の範囲でレベル設定が可能 |
| プライバシーゾーン／VIQS | 有効／無効（ゾーン設定 最大8か所） |
| 画面内文字表示 | On／Off、最大40文字、最大2行（アルファベット、漢字、ひらがな、カタカナ、数字、記号） |
| 動作検知（VMD） | 有効／無効、4 エリア設定可能 |
| 妨害検知（SCD） | 有効／無効、1 エリア設定可能 |
| 音検知 | On／Off |
| AI音検知 | 銃声、悲鳴、クラクション、ガラスが割れる音、その他から選択可能 |
| 画像回転 | 0°（Off）／90°／180°（上下反転）／270° |
| レンズ部 | |
| 項目 | 仕様 |
| ズーム比 | 光学ズーム ： 2.5倍（電動ズーム／電動フォーカス） EX光学ズーム： 最大10.5倍（2.5～10.5倍：画像解像度 640×360時） |
| 焦点距離（f） | 2.9 mm ～ 7.3 mm |
| 最大口径比（F） | 1：2.0（WIDE）～ 1：3.0（TELE） |
| フォーカス範囲 | 1 m ～ ∞ |
| 絞り範囲 | F2.0 ～ F3.0 |
| 画角 | 【16 ： 9 モード】※水平 ：43°（TELE）～100°（WIDE）、垂直 ：24°（TELE）～56°（WIDE） ※【4：3モード】には対応していません。 |
| 調整角度 | カメラ１、２、３ 水平（PAN）角：±125 °※、垂直（TLLT）角：10 °～ 105 °、傾き（YAW）角：±90 °、スイング(TWIST)角：±30 ° ※各カメラユニットの調整可能範囲です。調整可能範囲は、他のカメラユニットとの位置関係で変わります。 |
| ネットワーク部 | |
| 項目 | 仕様 |
| ネットワーク | 10BASE-T／100BASE-TX／1000BASE-T※、RJ45コネクター ※1000BASE-T対応の機器を使用してください。 |
| 画像解像度 H.265・H.264 JPEG（MJPEG） | 【16 ： 9 モード】※ 2688×1520／2560×1440／1920×1080／1280×720／640×360／320×180 ※【4：3モード】には対応していません。 |
| 画像圧縮方式（H.265/H.264） | 配信モード ： 固定ビットレート／可変ビットレート／フレームレート指定／ベストエフォート配信 フレームレート ： 【30fpsモード】1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps* 【25fpsモード】1 fps／3.1 fps／4.2 fps*／6.25 fps*／8.3 fps*／12.5 fps*／20 fps*／25 fps* （「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります） 1クライアントあたりのビットレート ： 64 kbps／128 kbps*／256 kbps*／384 kbps*／512 kbps*／768 kbps*／1024 kbps*／1536 kbps*／2048 kbps*／3072 kbps*／4096 kbps*／6144 kbps*／8192 kbps*／10240 kbps*／12288 kbps*／14336 kbps*／16384 kbps*／20480 kbps*／24576 kbps*／–自由入力– （*ビットレートは、「解像度」によって設定可能な範囲が異なります 画質 ： ●固定ビットレート、フレームレート指定、ベストエフォート配信の場合：動き優先／標準／画質優先 ●可変ビットレートの場合：0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質 配信方式 ： ユニキャスト（ポート番号設定：オート）／ユニキャスト（ポート番号設定：マニュアル）／マルチキャスト |
| 画像圧縮方式（JPEG（MJPEG）） | 画質選択 ：0最高画質／1高画質／2／3／4／5標準／6／7／8／ 9低画質（0〜9の10段階） 配信方式：PULL（静止画更新）／PUSH（MJPEG） 画像更新速度： 【30 fpsモード】 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps／30 fps 【25 fpsモード】 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 fps／5 fps／8.3 fps／12.5 fps／25 fps （JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり） |
| スマートコーディング | GOP（Group of pictures）制御 ： Off／Low (可変GOP 1s-8s)／Mid (可変GOP 4s-16s)／Advanced (固定GOP 60s ＋ 1s キーフレーム)／Frame rate control (可変GOP 4s-16s + frame rate control) ※Advanced、Frame rate controlは、H.265のみ対応 スマートVIQS：On(High)／On(Low)／Off スマートＰピクチャ制御 ： On／Off |
| 音声圧縮方式 | G.726（ADPCM） ：16 kbps／32 kbps G.711 ：64 kbps AAC-LC※ ：64 kbps／96 kbps／128 kbps ※microSDメモリーカードへの録音は、AAC-LC（Advanced Audio Coding – Low Complexity）のみ使用します。 |
| 対応プロトコル | IPv6 ： TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、SMTP、DNS、NTP、SNMPv1／v2／v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ、LLDP、MQTT IPv4 ： TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、RTSP、RTP、RTP／RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1／v2／v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP、LLDP、MQTT |
| セキュリティ | ユーザー認証、ホスト認証、HTTPS※、動画ファイルの改ざん検出※FIPS 140-2 level 3認定 ※証明書がプリインストールされています。 |
| 最大接続数 | 24※（カメラへ同時接続できるセッション数）※条件による |
| 動作確認済みmicroSDメモリーカード（別売り）※ | microSDXCメモリーカード：64 GB、128 GB、256 GB、512 GB microSDHCメモリーカード：4 GB、8 GB、16 GB、32 GB microSDメモリーカード：2 GB ※ スピードクラスClass6以上の業務用ｍicroSDメモリーカードを使用してください。スピードクラスClass10対応のｍicroSDメモリーカードの場合は、UHS-1（Ultra High Speed-1）対応のカードを使用してください。 |
| 携帯端末／タブレット端末対応 | iPad／iPhone（iOS 8以降）、Android™端末 |
| 対応OSとブラウザ | |
| 項目 | 仕様 |
| 対応OS | Microsoft Windows 10 / 11（日本語版） |
| 対応ブラウザー | Google Chrome™、Firefox、Microsoft Edge（Chromium版以降） |
WV-S8543LUX と兄弟機の違い
WV-S8543LUX は、屋外用・焦点距離2.9〜7.3 mmの可変焦点レンズ・約520万画素・赤外線照明（約15 m）・IP67の機種です。画角が近く、より高精細な約840万画素のモデルは WV-S85702-F3L。
| 型番 | レンズ（焦点距離） | 広角側の水平画角 | 有効画素数 | 赤外線照明 |
|---|---|---|---|---|
| WV-S85702-F3L | 3.1 mm | 約104° | 約840万画素 | 約30 m |
| WV-S8573LUX | 3.1 mm | 約108° | 約840万画素 | 約30 m |
| WV-S8574LUX | 3.1 mm | 約108° | 約840万画素 | 約30 m |
| WV-S85402-V2L | 2.9～7.3 mm（約2.5倍） | 約100° | 約520万画素 | 約30 m |
| WV-S8543LUX（このページ） | 2.9～7.3 mm（約2.5倍） | 約100° | 約520万画素 | 約15 m |
| WV-S8544LUX | 2.9～7.3 mm（約2.5倍） | 約100° | 約520万画素 | 約15 m |
各機種の仕様表の値から作成。倍率は焦点距離から算出した目安です。「－」は各ページの仕様表に記載が見つからなかった項目で、その機能が無いという意味ではありません。この表の項目で差がない機種どうしは、仕様表のほかの項目で違いをご確認ください。
WV-S8543LUX は、マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」の対応カメラリスト（メーカー別リスト／AXISは2026年2月更新、i-PRO・パナソニックは2026年4月更新）に掲載されている機種です。メーカーの異なるカメラと混在させて録画できます。
ただし同じ型番でも、カメラ側のファームウェアやONVIFの対応状況、接続台数・録画日数によって必要な構成は変わります。型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。
「映らなくなった」「一部のカメラだけ映らない」「同じものを増やしたい」 といったご相談を承ります。他社が設置された機器でも構いません。型番が分かれば、修理の可否、現行の後継機種、他メーカーへの置き換えの可否をお調べしてお伝えします。
i-PRO WV-S8543LUX に関するよくある質問
i-PRO WV-S8543LUX の録画におすすめの機材は？
録画機（レコーダー）はシステム構成に合わせてお選びいただけます。同一メーカーで統一する場合はメーカー純正のレコーダーも選択肢です。他メーカーのカメラが混在している場合や、今後ちがうメーカーのカメラも併用したい場合は、マルチベンダー対応のネットワークビデオレコーダー「DIGISTOR」が適しています。ただし同じ型番でも、カメラ側のファームウェアやONVIFの対応状況、接続台数・録画日数によって必要な構成は変わります。お使いのカメラの型番と台数をお知らせいただければ、接続可否と必要な構成をこちらで確認してお伝えします。機器の手配から設置・カメラ登録・録画設定・お引き渡しまで対応します。
