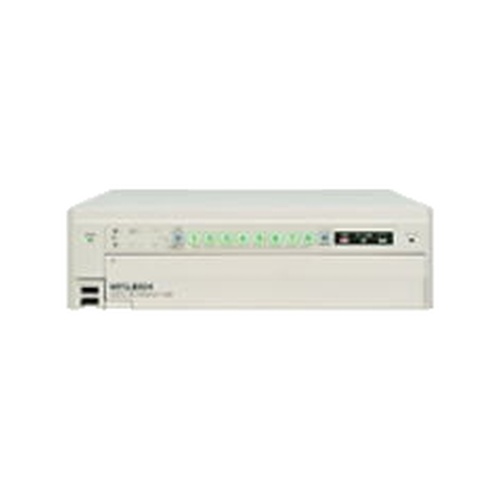

DX-TL608
8chデジタルレコーダー
三菱電機DX-TL608は、8ch対応のデジタル防犯監視レコーダー。MPEG-4と大容量HDDで長時間・高密度記録、GUIとマウスで直感操作、縦置き可能な省スペース筐体が特長です。
この製品の特徴
- 8chマルチプレクサ搭載、1/4/9分割で同時監視が可能。
- MPEG-4＋大容量HDDで高密度・長時間の録画運用。
- GUI＆マウスで簡単操作、縦置きOKの省スペース設置。
小規模システム向けコンパクトモデル
コンパクトなボディのDX-TL608は、最新のMPEG4方式の採用、マウスによる簡単操作、高密度記録などを実現したハイスペックモデルです。
デスクサイドに縦置も可能で、マンションの管理室やコンビニエンスストアの事務室などにも、すっきりと収まり、ネットワーク機能により無人ATMコーナーの遠隔監視などにもご利用可能です。
金融機関様の長期間記録のニーズに応えます。
高圧縮の記録方式〈MPEG4〉の採用により、記録データを従来の約1/2の容量までの高圧縮化を実現。さらに個人情報保護法に対応した各種保護機能（パスワードロック機能、データ保存期間設定機能）を搭載しています。
コンパクトなDX-TL608は小規模店舗・事務所内の特定エリアや、遠隔地の無人ATMコーナーなどに適しています。

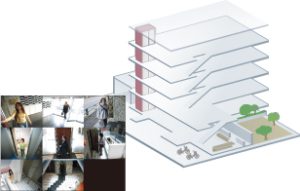

マンションなどに最適な入退室管理を構築します。
万一の事故や不法侵入などの犯罪に対して、防犯カメラなどのセキュリティー機器の設置が求められています。DX-TL608/604は省スペース設計で事務所内のデスク周りにも設置しやすく、操作もマウスのみでほとんど行えるので、手軽にご利用いただけます。

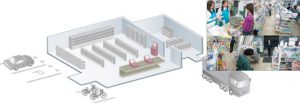

流通業様のニーズに柔軟にします。
レジや出入口、店内など監視場所にあわせた記録コマ数の設定が可能。レジや売場ではコマ落ちの少ない高密度記録設定、バックヤードでは記録容量を考慮した低記録レート設定などの組合せも可能です。
性能表
ファイル形式AVI（Windows Media Playerで再生可能）
| 形式 | DX-TL608 |
|---|---|
| 映像 | |
| 信号方式 | NTSC |
| 表示画素 | 単画、9分割以外の分割画：704×240／9分割画：702×240 |
| 映像入力 | 8ch BNC×8 |
| カメラ出力（カメラスルー） | 8ch BNC×8 |
| モニタ出力A（ライブ＋再生 | BNC×1、RCA×1（前面） |
| モニタ出力B（ライブ専用） | BNC×1（再生画表示は不可） |
| XGA出力 | 有り |
| 音声 | |
| 記録方式 | AD-PCM 12KHz/8KHz |
| 入力 | 1ch RCA×2 カスケード接続不可 |
| 出力 | 1ch 前 RCA×1、後 RCA×1 カスケード接続不可 |
| 記録媒体 | |
| 内蔵HDDS-ATA） | DX-TL608-1612 320GB（160GB×2） DX-TL608-5012 1.0TB（500GB×2） |
| 内蔵HDD最大搭載可能数 | 2台 |
| 外付記録媒体 | HDD（最大8台・USB接続のみ）、USBメモリー（最大1個）、DVD-R/RW、CD-R/RWドライブ |
| 表示 | |
| 分割パターン | 単画、4分割、9分割 |
| 最大画像更新速度 | 480フィールド/秒（60フィールド/1CH） |
| ユーザーインターフェース | 設定／操作（マウス完全対応） GUI |
| メニュー表示 | アルファブレンド |
| メニュー言語 | 日本語、英語 |
| 付加情報表示 | 有り |
| LCD | 有り |
| 動作モード表示 | 有り（再生デバイス表示） |
| ネットワーク | |
| 対応プロトコル | HTTP／TCP/IP／SMTP／DHCP／固定IP／DNS／DDNS／FTP／NTP／UPnP |
| 対応ブラウザ | Internet Explorer 7.0 以上 |
| 記録 | |
| 最高記録コマ数 | 画素サイズ フル704（W）×480（H）ドット 60fps ハーフ704（W）×240（H）ドット 120fps クオーター352（W）×240（H）ドット 240fps |
| 記録間隔 | 8段階から選択可能（30/15/7.5/3.8/2/1/0.5/0.25fps） |
| 記録画質 | 画質（9段階）×フォーマット（3種類） |
| 運用 | 通常、パーティション、ミラーリング |
| エマージェンシー | 有り |
| プリアラーム記録 | 有り |
| ロング プリアラーム記録 | 有り |
| 記録付加データ | 時刻、チャンネル、カメラタイトル |
| 記録トリガー | ボタン/背面端子/動き検知/通信 |
| 音声記録 | 有り（常時/アラーム） |
| コピー | コピー、バックアップ ※コピーデータの再生には同梱ソフトDX-PC60が必要 |
| 再生 | |
| 通常再生 | 順逆再生/一時停止/順逆コマ送り/早送り/早戻し |
| 可変速再生 | 60fps～0.25fps/秒 |
| その他 | クイックチェック、記録中再生、ライブ表示＋再生、アラーム区間再生 |
| 検索 | アラームリスト、タイムデート、ブックマーク、再生動き検知 |
| 端子 | |
| シリアル端子（USB） | 前面2、後面2（HDD、USBメモリー、マウスなど） |
| RS-232C | 1（制御専用 D-SUB） |
| RS-232C/RS-422 | 1（カメラ制御用 ワンタッチ） |
| 接点 | アラーム入力×8、モードアウト×2 |
| LAN | 1 |
| タイマー・プログラム | |
| プログラム数 | 1パターン×16プログラム |
| カメラ運用パターン | 4パターン |
| 休日設定 | 有り（30日） |
| 動作モード | 記録、スキップ、バックアップ |
| ネットワーク | |
| LAN | 10BASE-T/100BASE-TX |
| ライブ画像配信 | WEB、専用ソフト（DX-PC60） |
| 制御 | 有り（DX-PC60） |
| メニュー設定 | 有り（DX-PC60） |
| 画像ダウンロード | 有り（DX-PC60） |
| PTZ | 有り（DX-PC60） |
| 画像メール添付 | 有り（DX-PC60） |
| 最高画像更新速度（レコーダー通信能力） | 30コマ/秒 |
| 双方向音声伝送機能 | 有り |
| 時刻補正機能 | SNTP |
| その他 | |
| 動き検知 | 有り（GUIによる設定 2セット） |
| データ保存期間設定 | 有り（1～365日、1日単位で指定） |
| 記録データ保護 | 有り |
| 簡単セットアップ | 有り |
| パスワード | 4種類のパスワードロック |
| ヘルスチェック機能 | 有り |
| HDDフロント交換 | 有り |
| システムログ機能 | エラーコード、操作ログ |
| HDDスリープ機能 | 有り |
| 映像データ改ざん検出 | 有り |
| オプション | |
| HDD増設ユニット | DX-ZD6 |
| キーボード | DX-KB5 |
| USBマウス | 2ボタンマウス |
| アクセサリー | |
| 画像再生ソフト | DX-PC60またはDX-Viewer（本体同梱） |
| 意匠 | |
| 外形寸法 | 300（W）×91（H）×340（D）mm |
| 質量 | 約6.9kg |
